| ШИБЕРНЫЙ КЛАПАН ГОРЯЧЕГО ДУТЬЯ ДОМЕННОГО ВОЗДУХОНАГРЕВАТЕЛЯ |  |
Номер публикации патента: 2179585 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | C21B009/12 | | Аналоги изобретения: | SU 1475928 А1, 30.04.1989. SU 775134, 30.10.1980. SU 988874, 15.01.1983. SU 1786082 А, 07.01.1993. RU 2005795 С1, 15.01.1994. RU 2138560 С1, 27.09.1999. FR 2129106, 01.12.1972. WO 93/10388, 27.05.1993. |
| Имя заявителя: | Открытое акционерное общество "Электростальский завод тяжелого машиностроения" | | Изобретатели: | Шед В.И.
Чирков С.Г.
Толпин А.И. | | Патентообладатели: | Открытое акционерное общество "Электростальский завод тяжелого машиностроения" |
Реферат | |

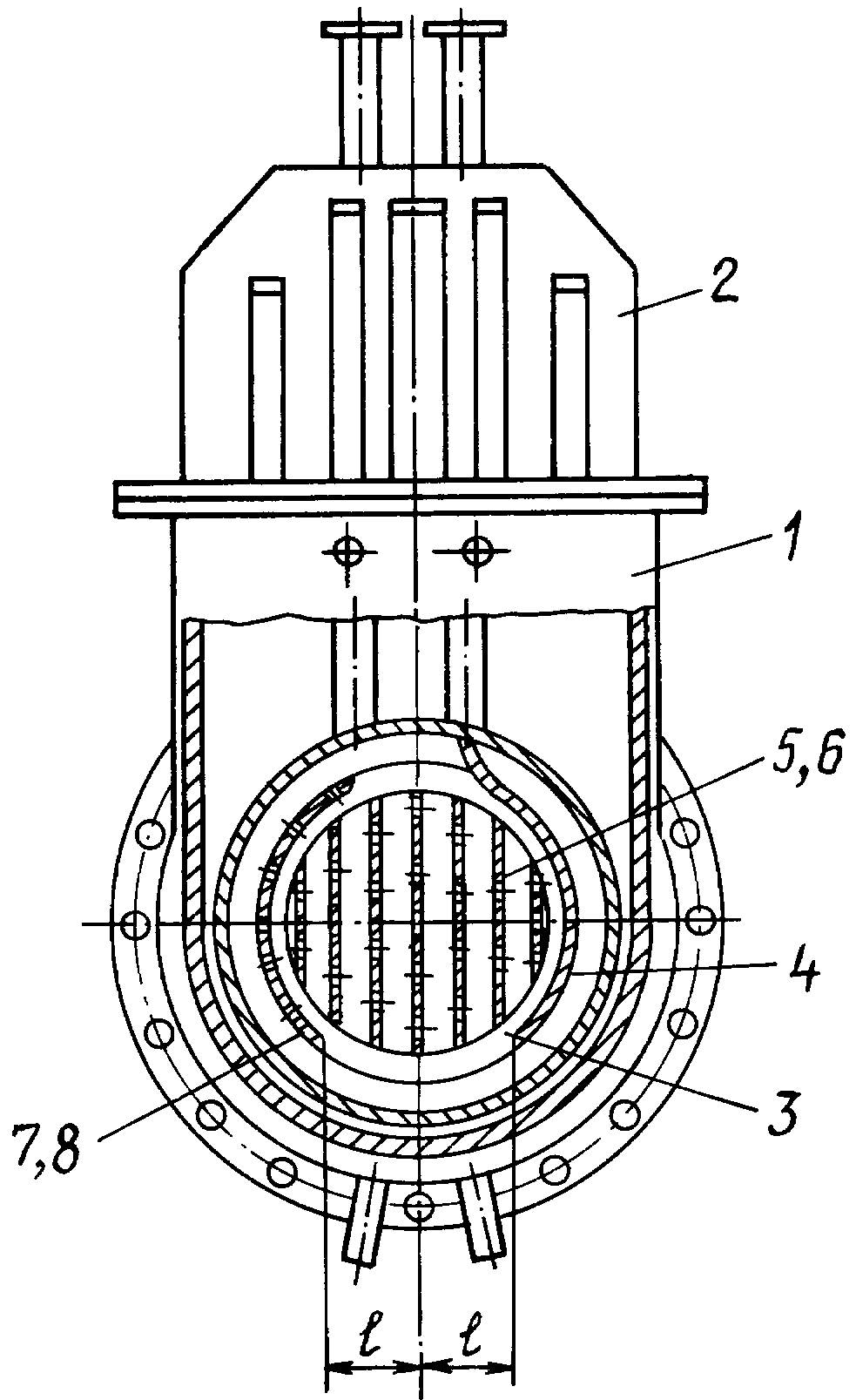

Изобретение относится к области черной металлургии и касается оборудования воздухонагревателей доменных печей. Шиберный клапан горячего дутья доменного воздухонагревателя содержит футерованные корпус с крышкой, охлаждаемый футерованный полый диск. В полости диска установлены криволинейная боковая направляющая для подвода хладагента, вертикальные разделительные перегородки с отверстиями и дополнительная криволинейная перегородка с отверстиями. Криволинейная боковая перегородка установлена противоположно криволинейной боковой направляющей и по одной окружности с ней, длина ее составляет 0,6-0,7 длины полуокружности, на которой она расположена. Нижние концы криволинейной перегородки и криволинейной боковой направляющей равноудалены от вертикальной оси диска на расстояние, равное 0,2-0,25 длины полуокружности, а вертикальные разделительные перегородки с отверстиями установлены с равномерным шагом и их верхние и нижние концы лежат на одной окружности, описанной из центра диска. При использовании изобретения обеспечивается повышение срока службы устройства за счет увеличения стойкости его диска. 1 ил.
|
