УСТАНОВКА ДЛЯ ОСУЩЕСТВЛЕНИЯ ПЕРИОДИЧЕСКОГО ИЛИ НЕПРЕРЫВНОГО СПОСОБА ГИДРОЛИЗА ОРГАНИЧЕСКОГО ВЕЩЕСТВА

Номер публикации патента: 2426777

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2009107019/10
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: C12M001/107   C12M001/40
Аналоги изобретения: WO 03/043939 A, 30.05.2003. WO 962553 A1, 22.08.1996. RU 2279325 C2, 10.07.2006. RU 2040138 C1, 25.07.1995. RU 2162626 C1, 10.02.2001.

Имя заявителя: Корамэкспорт С.Р.О. (CZ)
Изобретатели: СНАЙДР Мартин (CZ)
СНАЙДР Вилем (CZ)
Патентообладатели: Корамэкспорт С.Р.О. (CZ)
Приоритетные данные: 24.07.2006 CZ PUV2006-17956

Реферат

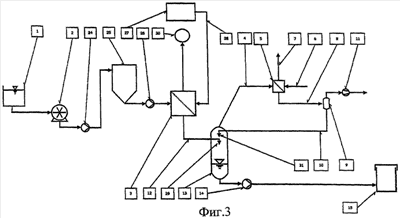

Группа изобретений относится к области биотехнологии, в частности к установке для осуществления непрерывного или периодического способа гидролиза органического вещества. Установка для осуществления периодического или непрерывного способа гидролиза органического вещества включает последовательно установленные приемный лоток (1), дробилку (2), мерный бак (16), гидролизер (3) расширитель (13), конденсатор (5), дегазатор (9), ферментатор (15). Гидролизер (3) соединен через перебросной трубопровод (12) с расширителем (13). Расширитель имеет трубопровод (4) для выпуска отработанных паров. Последний присоединен к конденсатор (5), к которому присоединены трубопровод (6) для подачи охлаждающей среды, трубопровод (7) для выпуска охлаждающей среды и трубопровод (8) для транспортировки отработанного конденсата и несконденсированных газов. К дегазатору (9) присоединены трубопровод (8) для транспортировки отработанного конденсата и несконденсированных газов, воздуходувка (11) для отсоса несконденсированных газов и трубопровод (10) для отработанного конденсата. Последний присоединен к расширителю (13), к которому присоединен насос (14) для перекачивания прокипяченного вещества, также соединенный с ферментатором (15). К гидролизеру (3) присоединены трубопровод (17) для подачи водяного пара и трубопровод (18) для выпуска конденсата водяного пара из гидролизера (3). Установка обеспечивает возможность в эксплуатации повысить выход метана. 3 н. и 1 з.п. ф-лы, 4 ил.
