|
На данной странице представлена ознакомительная часть выбранного Вами патента
Для получения более подробной информации о патенте (полное описание, формула изобретения и т.д.) Вам необходимо сделать заказ. Нажмите на «Корзину»
| МЕТАЛЛОПЛАКИРУЮЩАЯ ПРИСАДКА |  |
Номер публикации патента: 2178803 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | C10M125/02 | | Дополн. коды МПК: | C10M125/02 C10M125/04 C10N030/06 | | Аналоги изобретения: | SU 1669974 А, 15.08.1991. RU 1730842 С, 30.11.1994. RU 2042711 С1, 27.08.1991. RU 2054456 С1, 20.02.1996. RU 2064970 С1, 10.08.1996. WO 91/04311 А1, 04.04.1991. US 4094799 А, 13.06.1978. US 4715972 А, 29.12.1987. |
| Имя заявителя: | Государственное предприятие Комбинат "Электрохимприбор" | | Изобретатели: | Никитин Е.В.
Ильин А.П.
Волчков В.М.
Пряхин П.И. | | Патентообладатели: | Государственное предприятие Комбинат "Электрохимприбор" |
Реферат | |

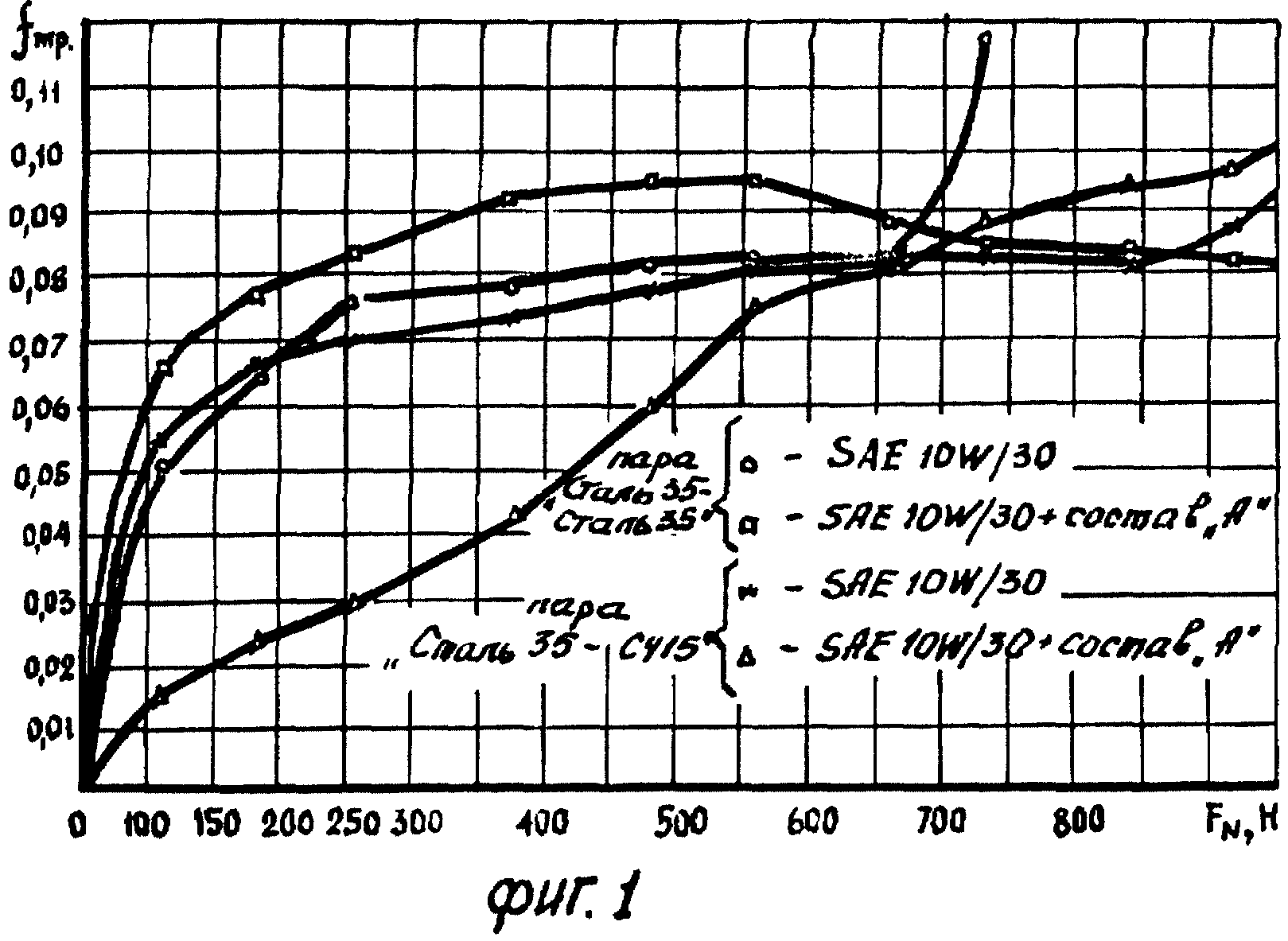

Использование: в смазочных маслах, в частности в антифрикционных металлоплакирующих смазочных композициях на основе масел, которые используются в узлах трения различных машин и механизмов. Сущность: присадка содержит, мас. %: железо ультрадисперсное 3,0-4,0; алмаз ультрадисперсный 0,7-1,0; индустриальное или моторное масло - остальное. Порошок ультрадисперсного алмаза предпочтительно имеет следующие физико-химические показатели: размер агрегатов, dср= 0,005 мкм; удельная поверхность, Sуд.= 400-500 м2/г; содержание основного вещества, ультрадисперсного алмаза, %, не менее 95,0; содержание несгораемых примесей, %, не более 1,5. Порошок железа изготовлен методом электрического взрыва проводников в среде водорода со следующими характеристиками: размер частиц порошка, dcp= 0,07 мкм; удельная поверхность, Sуд.= 20 м2/г. Технический результат - повышение износостойкости пар трения и уменьшение коэффициента трения. 1 з. п. ф-лы, 3 табл. , 2 ил.
|
Поиск патентов
Получить полное описание патента
