WO 2004005438 A1, 15.01.2004. DE 10004138 A1, 09.08.2001. SU 917700 A1, 30.03.1982. US 4859213 A, 22.08.1989. SU 1745990 A1, 07.07.1992. SU 725570 A3, 30.03.1980. RU 2233312 C1, 27.07.2004. DE 3809313 A1, 05.10.1989. US 4973337 A, 27.11.1990. EP 0926441 A1, 30.06.1999. WO 9317759 A1, 16.09.1993.
Имя заявителя:
ШЕЛЛ ИНТЕРНЭШНЛ РИСЕРЧ МААТСХАППИЙ Б.В. (NL)
Изобретатели:
ВАН ДЕН БЕРГ Роберт Эрвин (NL) ВАН ДОНГЕН Францискус Герардус (NL) ФОН КОССАК-ГЛОВЧЕВСКИЙ Томас Пауль (DE) ВАН ДЕР ПЛЁГ Хендрик Ян (NL) ЗЮЙДЕВЕЛЬД Петер Ламмерт (NL)
Патентообладатели:
ШЕЛЛ ИНТЕРНЭШНЛ РИСЕРЧ МААТСХАППИЙ Б.В. (NL)
Приоритетные данные:
01.05.2006 EP PCT/EP2006/061951 01.11.2006 EP 06123313.6
Реферат

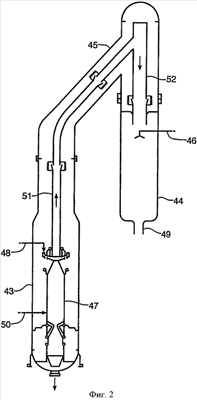

Данные изобретения относятся к области химии и могут быть использованы в процессе газификации углеродосодержащего потока. Устройство газификации включает газификационный реактор 43 и резервуар 44 для охлаждения синтез-газа. Газификационный реактор 43 содержит оболочку высокого давления, шлаковую ванну, расположенную в нижней части оболочки высокого давления, стенку газообразователя, расположенную внутри оболочки высокого давления, ограничивающую газификационную камеру 47. Верхний конец стенки газообразователя соединен трубопроводом 51 с резервуаром 44, которое содержит впускное отверстие для горячего синтез-газа, выпускное отверстие 49 для охлажденного синтез-газа, средства 46 для контакта жидкой воды с горячим синтез-газом. Способ заключается в частичном окислении твердого углеродосодержащего сырья. Полученную газовую смесь охлаждают в соединительном трубопроводе до температуры в интервале от 500 до 900°С за счет впрыскивания жидкой охлаждающей среды, а затем - в резервуаре до температуры ниже 500°С при контакте с водой. Указанное охлаждение в соединительной трубе и/или резервуаре для охлаждения синтез-газа выполняется впрыскиванием тумана водяных капелек в поток газа. Изобретения позволяют использовать сырье с высоким содержанием щелочи. 2 н. и 12 з.п. ф-лы, 3 ил.
