RU 2225429 С1, 20.06.1997. SU 1825370 A3, 30.06.1993. RU 2081894 С1, 20.06.1997. RU 81727 U1, 27.03.2009. DE 102007035301 А1, 29.01.2009. WO 2008103831 А1, 28.08.2008. US 5961673 А, 05.10.1999. US 4095960 А, 20.06.1978.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Тюменский государственный университет" (RU)
Изобретатели:
Ветров Игорь Марсельевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Тюменский государственный университет" (RU)
Реферат

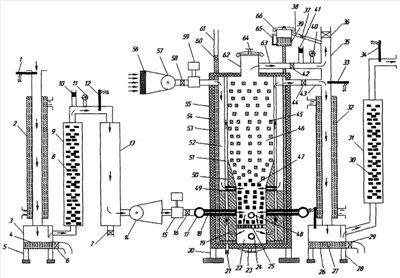

Изобретение относится к области химии. Газогенераторная установка с обращенным процессом горения для выработки синтез-газа из углеродсодержащего сырья и углекислого газа содержит газогенератор с камерой 47 газификации и огнеупорной теплоизоляцией 50, фурмы 49 для подачи воздуха в окислительную зону, люк 48 для розжига твердого топлива, металлический бункер 46 с люком 62 для загрузки твердого топлива, металлический зольник 22 с огнеупорной теплоизоляцией 50, газоотводящие каналы 19, люки 24, 23 для поддува атмосферного воздуха при розжиге твердого топлива и удаления золы, газоход 51, воздуховод 52, внешнюю термостойкую теплоизоляцию 54 и металлический чехол 55 с металлическими опорными ножками 20. От водяной оболочки 53 газогенератора отходит патрубок 61 с краном 60 для сброса воздуха, расширительный бак 39 с краном для стока воды 21. К расширительному баку 39 и газоотводящей трубе 35 под наклоном присоединена пароотводящая труба 38 с краном 37. К фурмам 18 восстановительной камеры газификации 47 присоединен трубчатый газовый пояс 17, шаровой кран 16, газовый счетчик 15, дымосос 14, ресивер 13, циклон 9 с фильтром 8, водосмолосборник 3 со сливным краном 6, водяной холодильник 2. Изобретение позволяет повысить эффективность процесса термохимической газификации. 1 ил.
