RU 2052492 C1, 20.01.1996. SU 961564 A3, 23.09.1982. RU 2315083 C2, 20.01.2008. RU 2286206 C1, 27.10.2006. FR 2868413 A1, 07.10.2005. EP 0423401 A1, 24.04.1991. US 4773917 A, 27.09.1988. US 4078903 A, 14.03.1978. EP 0225146 A2, 10.06.1987.
Имя заявителя:
Открытое акционерное общество "Центральное конструкторское бюро морской техники "Рубин" (RU)
Изобретатели:
Филимонов Юрий Николаевич (RU) Прохоров Николай Сергеевич (RU) Ченцов Михаил Сергеевич (RU) Савченко Григорий Борисович (RU) Соколов Владимир Сергеевич (RU)
Патентообладатели:
Открытое акционерное общество "Центральное конструкторское бюро морской техники "Рубин" (RU)
Реферат

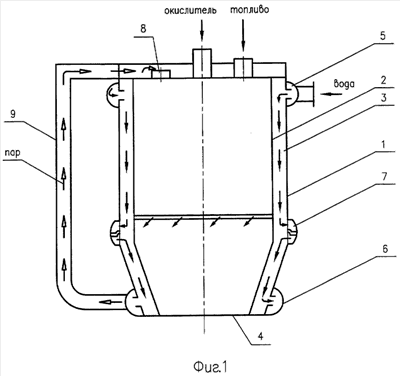

Изобретение относится к области химического машиностроения, а именно к установкам для получения синтез-газа из углеродсодержащего сырья. Реактор включает корпус 1 с водяной магистралью и с двухслойными металлическими водоохлаждаемыми стенками 2 и внутренней полостью 3, горелку 8 для ввода топлива и кислорода или парокислородной смеси, расположенную в верхней части корпуса 1, патрубок 4 для отвода газа, расположенный в нижней части корпуса. В корпусе 1 выполнены кольцевые коллекторы 5 и 6, один из которых расположен в верхней части корпуса 1 и присоединен к водяной магистрали, а другой расположен в нижней части корпуса 1 и присоединен трубопроводом к горелке 8. Корпус 1 дополнительно снабжен, например, одним поясом завесы 7, выполненным в виде кольцевого щелеобразного канала с реданами, и соединен с внутренней полостью, расположенной между двухслойными металлическими водоохлаждаемыми стенками. Изобретение позволяет снизить расход топлива установки газогенерации, улучшить экологические показатели и повысить качество получаемого синтез-газа. 2 ил.
