Скакунов Юрий Павлович (UA), Скакунов Александр Юрьевич (UA), Скакунова Алла Юрьевна (UA), Федичкин Евгений Валерьевич (RU), Федичкин Олег Валерьевич (RU), Федичкин Валерий Николаевич (RU)
Изобретатели:
Скакунов Юрий Павлович (UA) Скакунов Александр Юрьевич (UA) Скакунова Алла Юрьевна (UA) Федичкин Евгений Валерьевич (RU) Федичкин Олег Валерьевич (RU) Федичкин Валерий Николаевич (RU)
Патентообладатели:
Скакунов Юрий Павлович (UA) Скакунов Александр Юрьевич (UA) Скакунова Алла Юрьевна (UA) Федичкин Евгений Валерьевич (RU) Федичкин Олег Валерьевич (RU) Федичкин Валерий Николаевич (RU)
Реферат

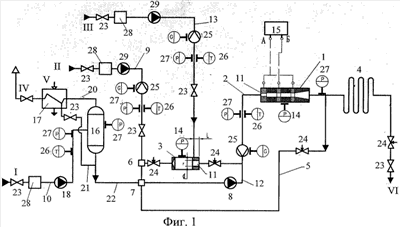

Изобретение относится к устройствам для каталитической и плазменной обработки жидких сред нефти и нефтепродуктов, в частности к технологии их каталитического риформинга в сочетании с крекингом. Установка содержит основной каталитический реактор 1 с магистралью 2 подачи в него жидкой среды, дополнительный каталитический реактор 3, магистраль 4 выдержки под давлением обработанной жидкой среды, рециркуляционую магистраль 5, первый и второй смесители 6, 7, насос 8, а также первую и вторую магистрали 9, 10 подачи исходной жидкой среды, при этом каждый каталитический реактор 1, 3 выполнен в виде полой емкости с установленным со стороны входа в нее соплом 11, сопло 11 основного каталитического реактора через магистраль 2 подачи в него жидкой среды и сопло 11 дополнительного каталитического реактора со стороны входа в них параллельно подключены к напорной магистрали 12 насоса 8, который входом подключен к выходу второго смесителя 7, подключенного входом к выходу первого смесителя 6, подключенного входом к выходу из дополнительного каталитического реактора 3 и к первой магистрали 9 подачи исходной жидкой среды, к емкости дополнительного каталитического реактора 3 подключена магистраль 13 подачи каталитической добавки, причем выходное сечение последней расположено от выходного сечения сопла 11 дополнительного каталитического реактора 3 на расстоянии L, составляющем от 0,5 до 0,8 диаметра d выходного сечения сопла 11 дополнительного каталитического реактора 3, к проточной части сопел каждого из каталитических реакторов 1 и 3 подключены мановакуумметры 14, а рециркуляционная магистраль 5 подключена со стороны входа в нее к выходу из основного каталитического реактора 1 и со стороны выхода из нее - к входу во второй смеситель 7. Основной каталитический реактор 1 выполнен плазменным, снабженным высоковольтным источником питания 15 с постоянным током 10-100 мА, дополнительный каталитический реактор 3 выполняет функцию сверхзвукового струйного смесителя. Установка дополнительно содержит дегазатор 16, охладитель 17, второй насос 18, магистраль 20 отвода парогазовой смеси и газа, магистраль 21 возврата конденсата низкомолекулярных компонентов, магистраль 22 подачи дегазированной жидкой среды, вторая магистраль 10 подачи исходной жидкой среды через второй насос 18 подключена к входу дегазатора 16, который одним выходом подключен магистралью 20 отвода парогазовой смеси и газа к охладителю 17, а другим выходом - магистралью 22 подачи дегазированной жидкой среды к входу второго смесителя 7, выход охладителя 17 магистралью 21 возврата конденсата низкомолекулярных компонентов подключен к магистрали 22 подачи дегазированной жидкой среды. Изобретение позволяет повысить производительность процесса, улучшить качество и увеличить ассортимент обработки углеводородсодержащих жидких сред. 2 н. и 1 з.п. ф-лы, 2 ил., 1 табл., 1 пр.
