RU 2021326 C1, 15.10.1994. SU 1214725 A1, 28.02.1986. RU 2246524 C1, 20.02.2005. GB 437543 A, 31.10.1935.
Имя заявителя:
Общество с ограниченной ответственностью "Научно-производственный центр "Термакат" (RU), Общество с ограниченной ответственностью "ФОРУС" (RU)
Изобретатели:
Курочкин Александр Кириллович (RU) Хурматуллин Фатхулла Хурматуллович (RU) Богданов Дмитрий Юрьевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Научно-производственный центр "Термакат" (RU) Общество с ограниченной ответственностью "ФОРУС" (RU)
Реферат

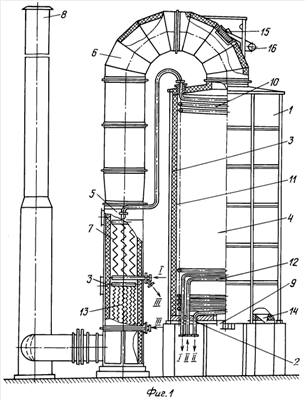

Изобретение может быть использовано в нефтехимической и нефтеперерабатывающей отраслях промышленности. Трубчатая печь содержит корпус 1 с подом 2, обмуровку печи 3, радиантную 4 и отдельно расположенную конвективную 5 камеры. Радиантную 4 и конвективную 5 камеры соединяет газоход 6. В конвективной камере 5 расположен многопоточный конвективный змеевик 7. В радиантной камере 4 расположен радиантный продуктовый змеевик 10. Между обмуровкой печи 3 и радиантным змеевиком 10 в радиантной камере 4 расположена лучеотражательная обечайка 11. Топливо, подаваемое в печь, сжигают в горелочных устройствах 9, расположенных в поду 2 радиантной камеры 4. Тепло факела в виде лучистой энергии передается нагреваемому продукту в змеевике 10 радиантной камеры 4. Изобретение позволяет улучшить теплотехнические характеристики печи, повысить эффективность теплопередачи от дымовых газов к углеводородной среде в радиантном змеевике и снизить коксоотложения в змеевике, повысить надежность эксплуатации печи, снизить потери тепла в окружающую среду и улучшить аэродинамические характеристики газового тракта печи. 10 з.п. ф-лы, 4 ил.
