US 2005209348 A1, 22.09.2005. US 5763716 A, 09.06.1998. WO 2004108860 A1, 16.12.2004. JP 2002523553 A, 30.07.2002. JP 6-207530 A, 26.07.1994. RU 2247701 C2, 10.03.2005. RU 2002118218 A, 10.01.2004.

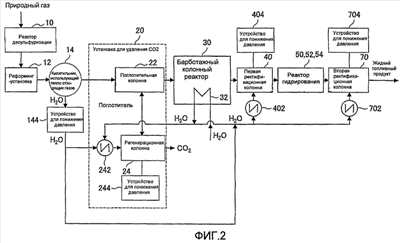

Изобретение относится к вариантам системы синтеза жидкого топлива, содержащей реформинг-установку, в которой производится преобразование углеводородного сырья для получения синтез-газа, включающего газообразный монооксид углерода и газообразный водород в качестве основных компонентов; установку для утилизации отходящего тепла, которая утилизирует отходящее тепло из синтез-газа, выводимого из реформинг-установки; реактор, в котором синтезируются жидкие углеводороды из газообразного монооксида углерода и газообразного водорода, содержащихся в синтез-газе; установку для удаления СО2, имеющую поглотительную колонну, которая отделяет газообразный диоксид углерода от синтез-газа, подаваемого из установки для утилизации отходящего тепла, с использованием поглотителя, и регенерационную колонну, которая нагревает поглотитель, включающий газообразный диоксид углерода, отделенный в поглотительной колонне, для выделения газообразного диоксида углерода, и ректификационную колонну, которая нагревает жидкие углеводороды, синтезированные в реакторе, для фракционной разгонки жидких углеводородов на два или более сортов жидких топлив, температуры кипения которых различаются между собой, в которой регенерационная колонна нагревает поглотитель, используя пар среднего давления с давлением от 1,2 до 2,5 МПа (избыточных), полученный путем понижения давления пара высокого давления, имеющего давление от 3,4 до 10 МПа (избыточных), генерируемого в установке для утилизации отходящего тепла. Применение настоящего изобретения позволяет эффективно утилизировать теплоту реакции из реформинг-установки или реактора. 4 н. и 2 з.п. ф-лы, 2 ил.
