RU 2367680 C1, 20.09.2009. SU 1189870 A1, 07.11.1985. RU 2075494 С1, 20.03.1997. EP 0291409 A1, 17.11.1988.
Имя заявителя:
Государственное унитарное предприятие "Институт нефтехимпереработки Республики Башкортостан" (ГУП "ИНХП РБ") (RU)
Изобретатели:
Таушева Елена Викторовна (RU) Таушев Виктор Васильевич (RU) Хайрудинов Ильдар Рашидович (RU) Теляшев Эльшад Гумерович (RU)
Патентообладатели:
Государственное унитарное предприятие "Институт нефтехимпереработки Республики Башкортостан" (ГУП "ИНХП РБ") (RU)
Реферат

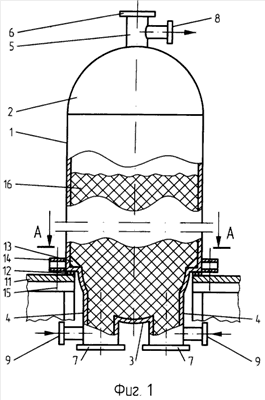

Изобретение может быть использовано в нефтеперерабатывающей промышленности. Реактор для топливного кокса включает цилиндрический корпус 1 с верхним 2 и нижним 3 днищами и опору 10, выполненную в виде горизонтальной кольцевой пластины шириной 10-30% от диаметра реактора и размещенную внутри корпуса 1 реактора. Укрепляющие элементы в виде вертикальных трапециевидных косынок 13 размещены на кольцевой опоре 10 и связывают ее с корпусом 1. Снаружи корпуса 1 реактора установлены опорные элементы 14 из полого квадратного профиля с отверстиями под болты 15 конструкции фундамента 11. Между кольцевой опорой 10 и конструкцией фундамента 11 размещена теплоизолирующая прокладка 12. Нижнее днище 3 имеет сферическую форму и снабжено, по меньшей мере, двумя цилиндрическими горловинами 4 с люками и штуцерами. Изобретение позволяет улучшить условия эксплуатации путем увеличения площади отверстий в нижнем сферическом днище реактора, снизить эксплуатационные и капитальные затраты. 1 з.п. ф-лы, 5 ил.
