WO 03106590 A1, 24.12.2003. WO 2007017005 A1, 15.02.2007. US 4466863 A, 21.08.1984. DE 19738106 A1, 04.03.1999. US 403 8045 A, 26.07.1977. SU 1286611 A1, 30.01.1987. SU 1198093 A1, 15.12.1985.
Имя заявителя:
БТГ БИОЛИКВИДЗ Б.В. (NL)
Изобретатели:
ВЕНДЕРБОШ Робертус Хендрикус (NL) ВАН ДЕ БЕЛЬД Ламбертус (NL) АССИНК Даан (NL) ГАНСЕКОЭЛЬЕ Элвин (NL)
Патентообладатели:
БТГ БИОЛИКВИДЗ Б.В. (NL)
Приоритетные данные:
22.07.2007 NL 2000772
Реферат

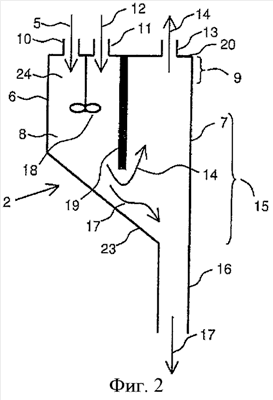

Изобретение относится к устройству для осуществления пиролиза биомассы. Устройство содержит реактор с корпусом и образованной в нем реакторной камерой; первый подающий трубопровод для материала, включающего биомассу, сообщающийся с верхней зоной указанной реакторной камеры; второй подводящий трубопровод для нагретого материала, служащего теплоносителем, сообщающийся с верхней зоной реакторной камеры; первый отводящий трубопровод для пиролитического газа, сообщающийся с верхней зоной указанной реакторной камеры, расположенный на некотором расстоянии от первого подающего трубопровода; и второй отводящий трубопровод для твердого материала и материала, являющегося теплоносителем, сообщающийся с нижней частью реакторной камеры. Устройство характеризуется тем, что в реакторной камере размещена механическая мешалка с целью смешивания поступающего потока материала, включающего биомассу, с поступающим потоком предварительно нагретого материала, служащего теплоносителем; и максимальная средняя скорость (v) газа и, следовательно, материала, уносимого газом в реакторной камере, ниже по потоку от мешалки при температуре в интервале приблизительно от 400°С до 550°С достигает приблизительно предельной скорости падения, так что по меньшей мере существенное разделение отводимых потоков пиролитического газа и твердого материала происходит преимущественно под влиянием сил гравитации, в частности без размещения циклона; и в реакторной камере установлена перегородка, расположенная по меньшей мере более или менее вертикально, которая присоединена к верхней стенке реакторной камеры, в результате чего отводимый от мешалки поток, включающий смесь пиролитического газа и твердого материала, и/или части потоков пиролитического газа и твердого материала могут достигать первого отводящего трубопровода и второго отводящего трубопровода, соответственно, только путем прохождения под нижней кромкой перегородки. Использование предложенного устройства позволяет предотвратить закупорку и засорение устройства. 7 з.п. ф-лы, 4 ил.
