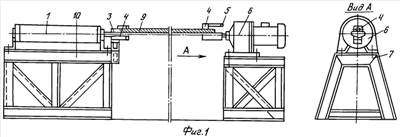

Изобретение может быть использовано для утилизации металлокорда авто и тракторных шин. Жгуто-закручивающая установка включает длинноходовой пневмоцилиндр 1 с закрепленным на внешнем конце его штока первым Г-образным зацепным устройством 4 со съемным шкворнем 5 и вторым идентичным Г-образным зацепным устройством 4, соосно закрепленным на приводном валу мотора-редуктора 6, размещенного на собственной станине 7, и захватно-стопорное устройство 3, неподвижно закрепленное на опорной станине 10 пневмоцилиндра 1. Работает жгуто-закручивающая установка при подаче сжатого воздуха в запоршневой объем пневмоцилиндра 1 и рабочем ходе штока, который зацепным устройством 4 обеспечивает линейное растяжение металлокорда 8. Изобретение позволяет создать высокопроизводительную установку, позволяющую утилизировать металлокорд в плотные и компактные жгуты. 2 ил.
