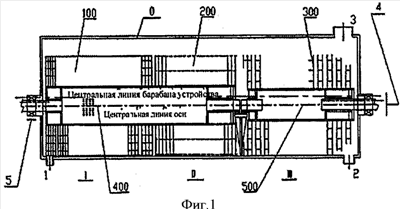

Настоящее изобретение относится к устройствам для конечной поликонденсации. Реактор содержит герметический барабан поперечного типа, имеющий впускной патрубок 1 для материала, выпускной патрубок 2 для материала, выпускное отверстие 3 и смесительное устройство 4, включающее перемешивающую корзину и приводной вал, причем перемешивающая корзина включает перемешивающую корзину 100 для маловязких материалов, перемешивающую корзину 200 для средневязких материалов и перемешивающую корзину 300 для высоковязких материалов, а приводной вал выполнен в виде вала зоны реакции для материалов низкой и средней вязкости и вала зоны реакции высоковязких материалов, причем перемешивающая корзина 100 для маловязких материалов имеет множество кольцевых дисков 101 с порами, спицы 102, скошенные лопатки 103 и нижнее кольцо 104, перемешивающая корзина 200 для средневязких материалов имеет множество сетчатых дисков 201, нижнее кольцо 202, внешние кольца 203, 204, 205, спицы 206 и тягу 207, а перемешивающая корзина 300 для высоковязких материалов имеет множество дисковых колец 301, спицы 302, растягивающий пленку осевой элемент 303 и втулку вала 304, приводной вал 400, используемый в зонах реакции для низковязких и средневязких материалов, является полым валом, имеющим множество пор на своей поверхности, причем приводной вал 500, используемый в зоне реакции для высоковязких материалов, является полым валом, не имеющим пор на своей поверхности. Предложенная конструкция смесительного устройства позволяет повысить площадь массобмена, эффективность перемешивания и увеличить количество несущей жидкостной пленки для материалов, имеющих различную вязкость для активизации реакции. 2 н. и 7 з.п. ф-лы, 6 ил.
