УСТРОЙСТВО ПРЯМОЙ ТЕРМИЧЕСКОЙ КОНВЕРСИИ МЕТАНА

Номер публикации патента: 2173213

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000133164/12		Получить полное описание патента

Реферат

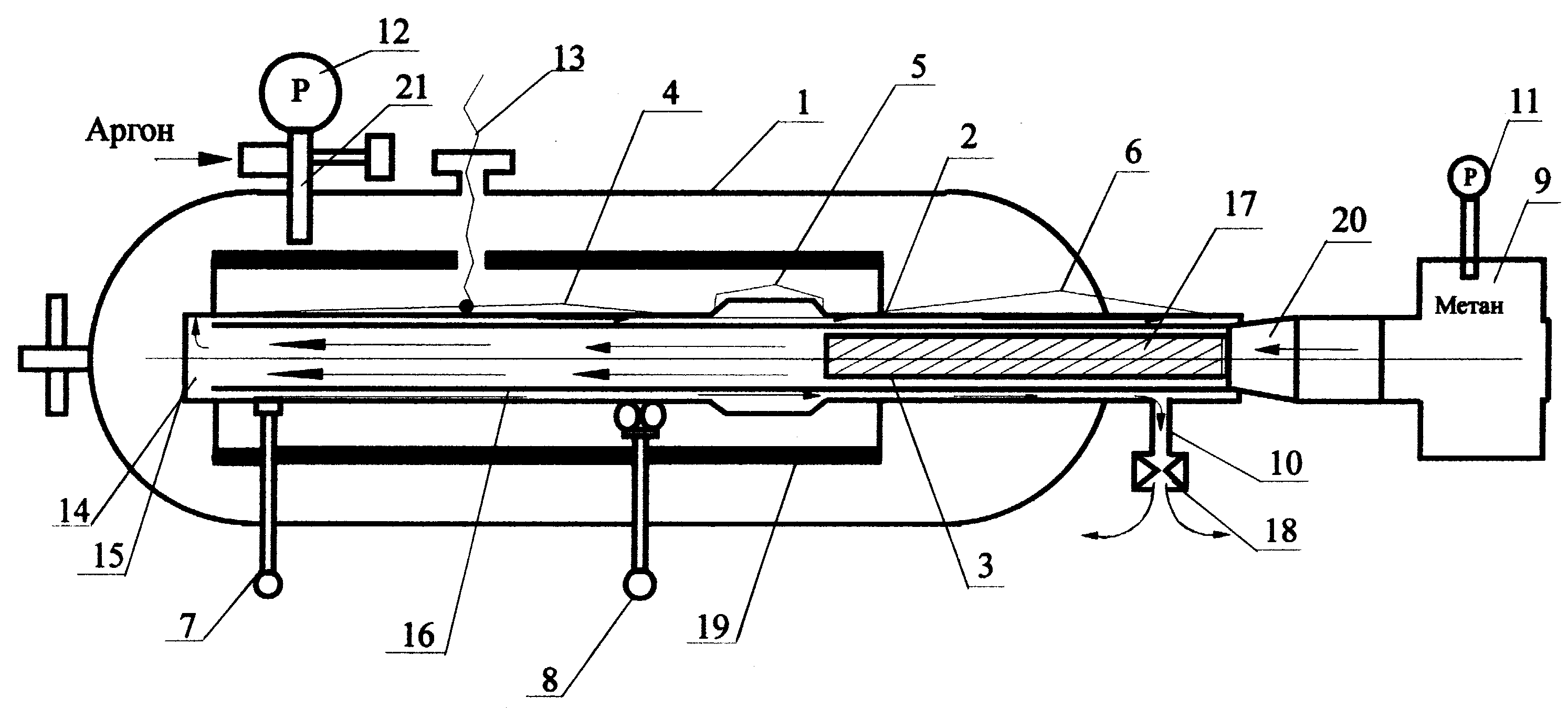

Изобретение относится к области химической промышленности и касается устройства прямой термической конверсии метана в углеводороды большей молекулярной массы, содержащего установленный в металлический герметичный кожух удлиненной цилиндрической формы соосно с его осью симметрии реактор из тугоплавкого материала, рабочий объем которого включает зону предварительного нагрева, преимущественно за счет конвекционной теплопередачи от продуктов реакции, зону последующего высокотемпературного нагрева до температуры конверсии метана, зону выдержки нагретой смеси и зону закалки продуктов реакции, нагреватель, электрически связанный с источником питания, расположенным за пределами реактора, приспособления для подачи реакционной смеси и выпуска продуктов реакции, приборы для контроля и регулирования температуры нагрева и давления. Устройство дополнительно содержит оборудование для подачи реакционной смеси под давлением выше атмосферного, а также оборудование для ввода в его полость инертного газа, создающего давление на поверхности реактора, уравновешивающего давление реакционной смеси изнутри, пару электродов нагревателя, подведенных к внешней поверхности реактора в зоне высокотемпературного нагрева реакционной смеси, диффузор-расширитель для выдержки нагретой смеси в адиабатическом режиме, расположенный между рабочими зонами высокотемпературного нагрева метаносодержащей смеси и закалки продуктов реакции и связывающий эти зоны, при этом реактор выполнен из электропроводящего высокоомного материала в виде цилиндрического корпуса с радиусом основания R, равнозначным в зонах высокотемпературного нагрева и закалки и с радиусом R1, где R1 > R в области диффузора-расширителя с герметизирующей заглушкой на одном конце, в его полости вдоль всей длины соосно установлена цилиндрическая разделительная трубка с радиусом основания R2 где R2 < R, образующая рабочие полости в кольцевых зазорах между внешней поверхностью трубки и областями внутренней поверхности реактора в зонах высокотемпературного нагрева реакционной смеси, выдержки нагретой смеси в диффузоре-расширителе и закалки продуктов реакции, последняя из которых связана с устройством выхода их за пределы реактора, а также с зазором между концом трубки и заглушкой, второй конец разделительной трубки соединен с оборудованием для подачи реакционной смеси и содержит в своей полости приспособление в виде стержня, установленного с кольцевым зазором между внутренней поверхностью разделительной трубки и поверхностью стержня, концентричным кольцевому зазору области закалки и равным ему по длине, образующим рабочую полость зоны предварительного нагрева реакционной смеси, связанную через зазор между концом трубки и заглушкой с остальными рабочими областями реактора. Данное устройство имеет повышенные характеристики по производству конечного продукта. 3 з.п.ф-лы, 1 ил.
