СПОСОБ НАНЕСЕНИЯ ОПТИЧЕСКОГО ПОКРЫТИЯ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ

Номер публикации патента: 2165903

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  99120033/03		Получить полное описание патента

Реферат

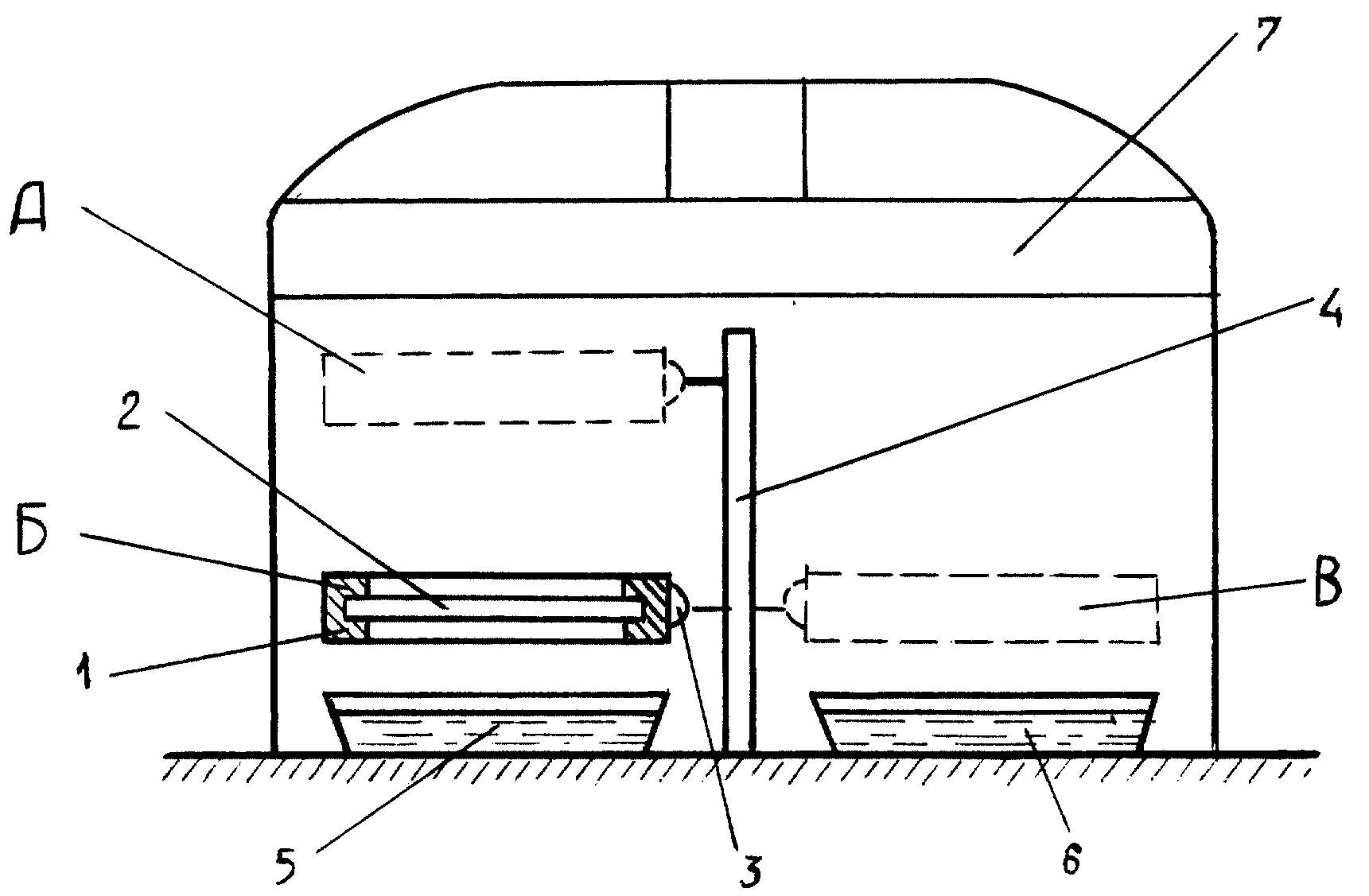

Изобретение относится к изготовлению оптических покрытий и может быть использовано в промышленности, строительстве и сельском хозяйстве. Способ нанесения оптического покрытия на нагретую поверхность покрываемого материала включает диспергирование твердых и жидких ингредиентов покрытия и направление потока газов, содержащих соединения металлов, на поверхность покрываемого материала при давлении, близком к атмосферному, и осаждение покрытия на поверхности покрываемого материала в виде пленок окислов и солей металлов. Покрываемый материал плавно и равномерно доводят до 250-350°С, создают среду из спиртогорючей смеси с химическими компонентами покрытия, поджигают ее, образуют газовый поток, содержащий ингредиенты покрытия, и направляют его на поверхность покрываемого материала. После получения оптического покрытия покрываемый материал плавно и равномерно охлаждают. Устройство для осуществления указанного способа содержит устройство для крепления стекла, транспортирующее устройство для перемещения стекла, устройство для нагревания стекла, устройство для создания газового потока химических реагентов, содержащих ингредиенты покрытия, устройство для направления газового потока химических реагентов на покрываемое стекло и осаждения их на нагретую поверхность стекла, устройство для охлаждения стекла. Устройство для крепления стекла выполнено из керамики в виде кассеты. Транспортирующее устройство для перемещения стекла - в виде манипулятора с числом степеней свободы не менее трех с захватом для указанной кассеты. Устройство для нагревания стекла выполнено в виде ванны для горючей смеси, расположенной под стеклом. Устройство для создания газового потока химических реагентов, содержащих ингредиенты покрытия, выполнено в виде второй ванны для горючей смеси, содержащей ингредиенты покрытия. Эта ванна расположена в одной горизонтальной плоскости с первой ванной и связана с ней транспортирующим устройством для перемещения указанной кассеты в горизонтальной плоскости над первой и второй ваннами. Устройство для направления газового потока химических реагентов на покрываемое стекло и осаждения их на нагретую поверхность стекла выполнено в виде вытяжного устройства, расположенного над первой и второй ваннами. Устройство для охлаждения стекла выполнено в виде части указанного транспортирующего устройства для перемещения стекла в вертикальном направлении над первой ванной и указанного вытяжного устройства. Технической задачей изобретения является увеличение производительности и получение стабильных оптических и электрических характеристик изделия. 2 с.п.ф-лы, 1 ил.
