| ОХЛАДИТЕЛЬ БАШНИ ДЛЯ ВЫТЯГИВАНИЯ ОПТИЧЕСКОГО ВОЛОКНА (ВАРИАНТЫ) |  |
Номер публикации патента: 2184092 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | C03B037/02 | | Аналоги изобретения: | US 4514205 А, 30.04.1985. US 4437870 А, 20.03.1984. US 5043001 А, 27.08.1991. SU 1723059 А1, 30.03.1992. |
| Имя заявителя: | САМСУНГ ЭЛЕКТРОНИКС КО., ЛТД. (KR) | | Изобретатели: | ПАЕК Ун-Чул (KR)
ОХ Сунг-Коог (KR)
СЕО Ман-Сеок (KR)
ХВАНГ Киу-Хван (KR) | | Патентообладатели: | САМСУНГ ЭЛЕКТРОНИКС КО., ЛТД. (KR) | | Номер конвенционной заявки: | 1998/700 | | Страна приоритета: | KR | | Патентный поверенный: | Кузнецов Юрий Дмитриевич |
Реферат | |

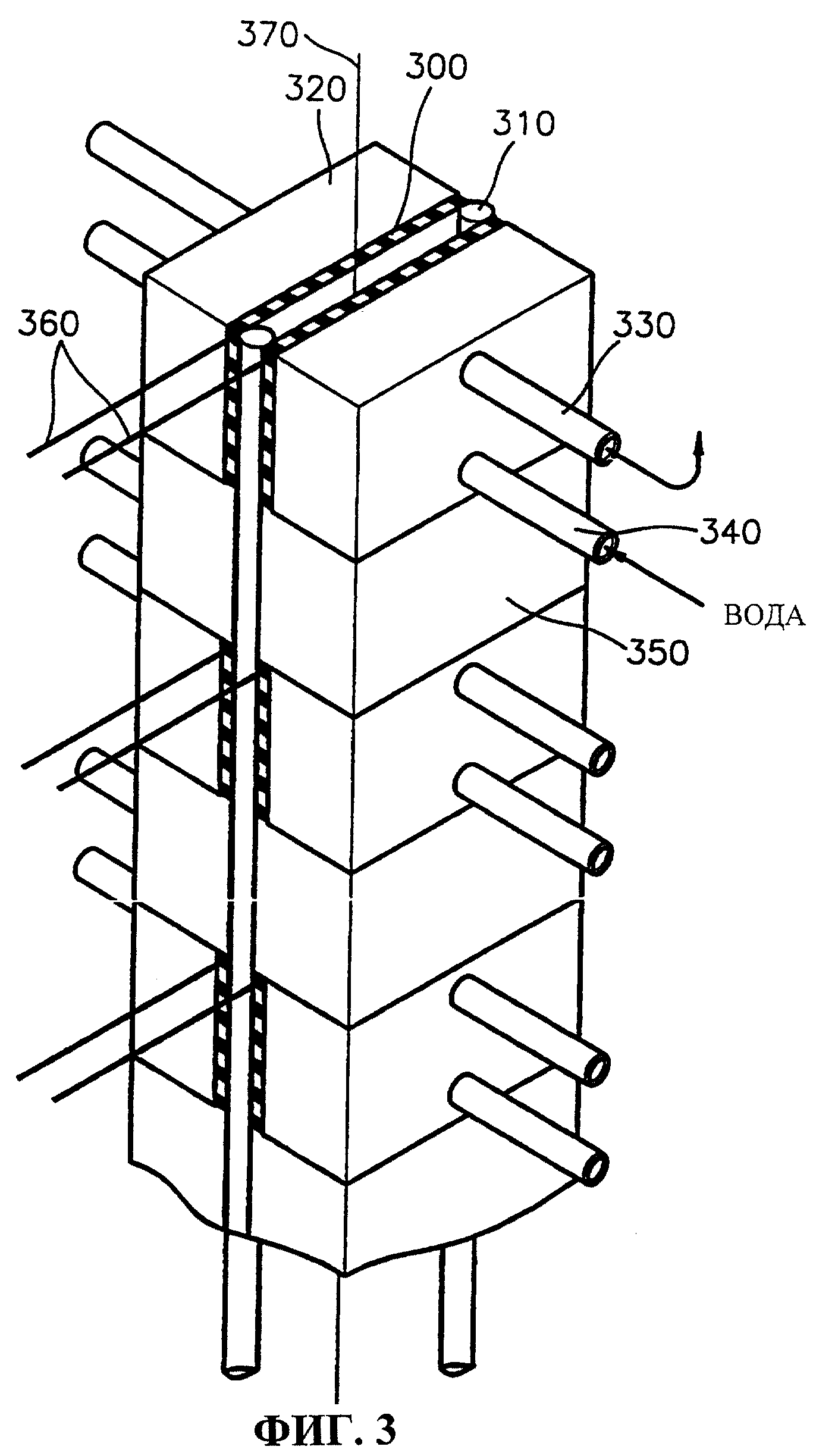

Охладитель, расположенный ниже плавильной печи для расплавления заготовки для оптического волокна, для охлаждения оптического волокна, вытянутого из заготовки, расплавленной в плавильной печи, включает, по меньшей мере, один теплообменник, установленный с заданной длиной, окружая оптическое волокно, вытянутое из плавильной печи, для охлаждения вытянутого оптического волокна. Теплообменник выполнен из термоэлектрического охладителя для того, чтобы при пропускании электрической энергии через одну теплопоглощающую поверхность тепло выделялось в другую теплоиспускающую поверхность, и имеет трубчатую форму, в которой теплопоглощающая поверхность охладителя окружает оптическое волокно, вытянутое из плавильной печи, вдоль направления вытягивания на заданной длине. Вытянутое оптическое волокно охлаждается по мере прохождения через трубчатый охладитель. Кроме того, охладитель дополнительно включает вспомогательный охладитель, прикрепленный к теплоиспускающей поверхности, для охлаждения выделенного тепла. Техническая задача изобретения - увеличить эффект охлаждения, так что вытягивание оптического волокна может быть ускорено без увеличения высоты башни для вытягивания оптического волокна. 2 с. и 10 з.п. ф-лы, 9 ил.
|
