Открытое акционерное общество "Свердловский научно-исследовательский институт химического машиностроения" (ОАО "СвердНИИхиммаш) (RU)
Изобретатели:
Картовский Юрий Владимирович (RU) Смирнов Юрий Константинович (RU) Глушко Кириллл Владимирович (RU) Егоров Александр Павлович (RU) Токарев Сергей Михайлович (RU)
Патентообладатели:
Открытое акционерное общество "Свердловский научно-исследовательский институт химического машиностроения" (ОАО "СвердНИИхиммаш) (RU)
Реферат

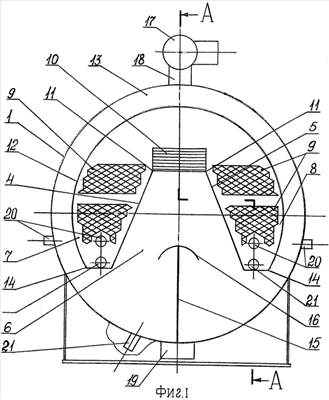

Изобретение относится к технике для обессоливания, или опреснения, морских, соленых и минерализованных вод путем термической дистилляции на основе принципа мгновенного испарения (вскипания). Аппарат мгновенного испарения для получения обессоленной воды, содержащий горизонтальный корпус с торцевыми трубными решетками, размещенные в нем продольные перегородки, разделяющие корпус в поперечнике на центральную камеру и боковые камеры с продольными пучками горизонтальных труб, сепарационное устройство, расположенное над центральной камерой и закрепленное на верхних кромках продольных перегородок по всей длине, и устройство для подачи перегретой обессоливаемой воды, отличающийся тем, что корпус, выполненный цилиндрическим, снабжен параллельной внутренней стенке корпуса и с зазором к ней дополнительной продольной перегородкой, охватывающей продольные пучки горизонтальных труб и сепарационное устройство и закрепленной на нижних кромках основных продольных перегородок, внизу на внутренней стенке по всей длине корпуса закреплена пластина, снабженная отбойником, при этом устройство для подачи перегретой обессоливаемой воды выполнено в виде расположенного над аппаратом коллектора с вертикальными патрубками, сообщенными с полостью корпуса, диаметрально противоположно которым на корпусе установлены патрубки отвода упаренной воды из аппарата. Изобретение позволяет использовать весь объем аппарата для максимальной очистки пара от капельного уноса. 2 ил.
