GB 583477 А, 19.12.1946. МАКАРОВ Ю.И. и др. Технологическое оборудование химических и нефтегазоперерабатывающих заводов. - М.: Машиностроение, 1976, стр.195. RU 2083273 С1, 10.07.1997. SU 691071 A3, 05.10.1979. WO 03072237 A1, 04.09.2003. US 4764308 A, 16.08.1988.

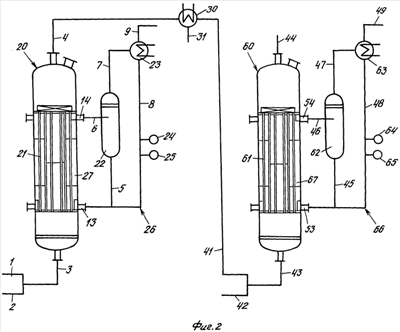

Изобретение относится к технологии получения фосгена. Фосген получают путем взаимодействия хлора и монооксида углерода в присутствии активированного угля в качестве катализатора в кожухотрубном реакторе, содержащем несколько реакционных трубок и окружающее их охлаждающее пространство, при этом реакционные трубки подвергают наружному испарительному охлаждению посредством охлаждающего пространства с водой и эксплуатируют под давлением, превышающим давление в охлаждающем пространстве. Монооксид углерода используют в молярном избытке по отношению к используемому количеству хлора, составляющем от 2 до 20%, а абсолютное давление в охлаждающем пространстве составляет от 0,1 до 0,8 бар. Кроме того, описывается устройство для получения фосгена, состоящее из кожухотрубного реактора 20, 60, который включает в себя несколько расположенных параллельно друг другу реакционных трубок 21, 61, окружающее реакционные трубки 21, 61 охлаждающее пространство 27, 67 для воды, по меньшей мере, с одним входным отверстием 13, 53 для воды и, по меньшей мере, с одним выходным отверстием 14, 54 для воды и водяного пара, а также водного циркуляционного контура 26, 66, который включает в себя сепаратор 22, 62 для разделения воды и водяного пара, гидравлически соединенный посредством трубопровода 6, 46 с выходным отверстием 14, 54, рециркуляционный трубопровод 5, 45, предназначенный для возврата отделенной в сепараторе 22, 62 воды к входному отверстию 13, 53, теплообменник 23, 63, который посредством паропровода 7, 47 гидравлически соединен с сепаратором 22, 62 и в котором конденсируется отделенный в сепараторе 22, 62 водяной пар, а также рециркуляционный трубопровод 8, 48, предназначенный для возврата сконденсированной в теплообменнике 23, 63 воды к входному отверстию 13, 53. Устройство дополнительно содержит вакуумный трубопровод 9, 49, который гидравлически соединен с сепаратором 22, 62 для разделения воды и водяного пара паропроводом 7, 47 и/или теплообменником 23, 63 и который может быть подключен к создающему разрежение устройству, причем вакуумный трубопровод 9, 49 может быть герметично закрыт, а также, по меньшей мере, одно расположенное в водном циркуляционном контуре 26, 66 или охлаждающем пространстве 27, 67 контрольное устройство 24, 25, 64, 65, посредством которого может контролироваться проникновение фосгена в водный циркуляционный контур 26, 66 или охлаждающее пространство 27, 67. Изобретение позволяет путем эффективного теплоотвода поддерживать температуру газа на выходе из реактора ниже 100°С, а концентрацию хлора в фосгене менее 50 частей на млн, и одновременно обеспечить возможность надежной эксплуатации реактора. 2 н. и 3 з.п. ф-лы, 3 ил.
