УСТАНОВКА ДЛЯ ПОЛУЧЕНИЯ КИСЛОРОДА И АЗОТА ИЗ АТМОСФЕРНОГО ВОЗДУХА

Номер публикации патента: 2447014

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2010141864/05
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: C01B013/02   C01B021/02   F25J003/04
Аналоги изобретения: SU 615339 А, 15.07.1978. SU 1190161 А, 07.11.1985. SU 169082 А, 11.03.1965. SU 282357 А, 28.09.1970. US 5666822 А, 16.09.1997. US 4380457 А, 19.04.1983.

Имя заявителя: Открытое акционерное общество "КуйбышевАзот" (RU)
Изобретатели: Болдырев Анатолий Петрович (RU)
Алексеев Виктор Владимирович (RU)
Огарков Анатолий Аркадьевич (RU)
Земсков Василий Николаевич (RU)
Якимович Андрей Владимирович (RU)
Вьюнов Сергей Владимирович (RU)
Патентообладатели: Открытое акционерное общество "КуйбышевАзот" (RU)

Реферат

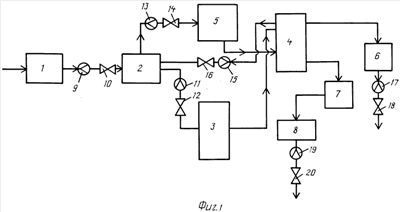

Изобретение может быть использовано в химической промышленности для разделения атмосферного воздуха при получении азота и кислорода. Установка включает воздушный компрессор 1, регенератор-адсорбер 2, турбодетандер 5, нижнюю 3 и верхнюю 4 ректификационные колонны, сборники 6, 7 азота и кислорода, конденсатор 8, датчик 9 расхода атмосферного воздуха, датчик 11 расхода и клапан 12 очищенного воздуха для колонны 3, датчик 13 расхода и клапан 14 очищенного воздуха для турбодетандера 5, датчик 15 расхода и клапан 16 отбросного азота из колонны 4, датчик 17 расхода и клапан 18 азота, датчик 19 расхода и клапан 20 кислорода и контроллер 21. Первый вход регенератора-адсорбера 2 соединен с датчиком 9, первый его выход соединен с датчиком 11, клапаном 12 и колонной 3, а второй - с датчиком 13, клапаном 14 и турбодетандером 5. Турбодетандер 5 соединен с первым входом колонны 4, второй вход которой соединен с колонной 3. Первый выход колонны 4 соединен с датчиком 15 и клапаном 16 со вторым входом регенератора-адсорбера 2, второй - со сборником 6 азота, на выходе которого установлен трубопровод с датчиком 17 и клапаном 18. Третий выход колонны 4 соединен со сборником 7 кислорода, соединенным с конденсатором 8, на выходе которого установлен трубопровод с датчиком 19 и клапаном 20. Входы контроллера 21 соединены с выходами датчиков 9, 11, 13, 15, 17, 19, а его выходы - со входами клапанов 10, 12, 14, 16, 18, 20. Установка позволяет повысить производительность и качество получаемых продуктов. 1 з.п. ф-лы, 1 табл., 2 ил., 1 пр.
