US 6296827 В1, 02.10.2001. ГАНЗ С.Н. и др. Интенсификация производства азотной кислоты. - Киев: УкрНИИНТИ, 1969, с.8, 9. RU 2360863 С1, 10.07.2009. IT 1145656 В, 05.11.1986. US 4167463 А, 11.09.1979.
Имя заявителя:
Открытое акционерное общество "КуйбышевАзот" (RU)
Изобретатели:
Кузнецов Сергей Николаевич (RU) Ардамаков Сергей Витальевич (RU)
Патентообладатели:
Открытое акционерное общество "КуйбышевАзот" (RU)
Реферат

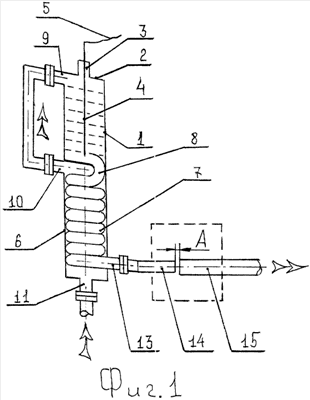

Изобретение относится к промышленному абсорбционному производству азотной кислоты. Установка включает плазмохимическую камеру с корпусом 1, совмещенным с корпусом 6 теплообменника для охлаждения выходных газов и подогрева сырьевой смеси, и узел разбавления выходных газов. Узел разбавления выполняется с возможностью подсоса атмосферного воздуха. Указанная возможность осуществляется тремя конструктивными исполнениями: через свободный стык-разрыв в сплошности трубопровода, где подающая торцевая часть 14 выполнена, например, с меньшим диаметром, а приемная 15 с большим; через, по меньшей мере, два патрубка на перегородке, скрепленной с торцевой частью 14 подающего трубопровода, размещенных в торцевой части 15 приемного трубопровода; через инжекторную камеру с двумя перегородками и патрубками с каналами подсоса через общий штуцер. Инжекторная камера узла разбавления атмосферного воздуха может быть встроена в корпус 6 теплообменника кожухотрубчатого типа в виде форкамеры. Установка является простой, позволяет уменьшить расход электроэнергии при снижении установленной мощности газодувки, снизить расход напорного воздуха, повысить результативность теплообмена между сырьевой смесью и выходными газами. 11 з.п. ф-лы, 8 ил.
