RU 2336226 С2, 20.10.2008. SU 1833195 A3, 07.08.1993. RU 2294406 C1, 27.02.2007. RU 2052726 C1, 20.01.1996. RU 80356 U1, 10.02.2009. US 6455012 В1, 24.09.2002. US 5508013 A, 16.04.1996. GB 1356468 A, 12.05.1974.
Имя заявителя:
ООО "Институт Гипроникель" (RU)
Изобретатели:
Платонов Олег Иванович (RU) Васильев Юрий Валерьевич (RU) Цемехман Лев Шлёмович (RU)
Патентообладатели:
ООО "Институт Гипроникель" (RU)
Реферат

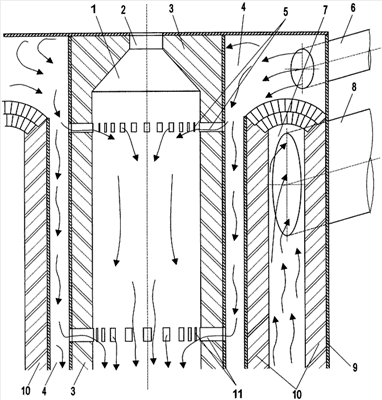

Изобретение относится к области химии и предназначено для дожигания хвостовых газов установок Клауса. Устройство для дожигания газов содержит вертикальный цилиндрический сосуд 9, футерованный изнутри огнеупорным материалом 10, топочную камеру 1, реакционную камеру 7, кольцевую камеру распределения дожигаемого газа 4, снабженную в верхней части входным патрубком 6 и имеющей ряды газопропускных отверстий в верхнюю 5 и нижнюю часть 11 топочной камеры 1. Наличие камеры распределения дожигаемого газа 4 позволяет подавать через верхний ряд газопропускных отверстий 5 часть дожигаемого газа в верхнюю часть топочной камеры 1, где эта часть смешивается с топочными газами горелки и нагревается до температуры воспламенения горючих компонентов дожигаемого газа, поджигая их. Тепло сгорания компонентов газа идет на разогрев остальной части дожигаемого газа в нижней части топочного топочной камеры 1. Изобретение позволяет снизить расход топлива, повысить надежность и длительность эксплуатации. 1 ил.
