| УСТАНОВКА ДЛЯ ПОЛУЧЕНИЯ ГРАНУЛИРОВАННОЙ СЕРЫ |  |
Номер публикации патента: 2177825 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B01J002/02 C01B017/02 | | Аналоги изобретения: | Технология переработки сернистого газа. /Справочник. - М.: Недра, 1993, с.114. GB 1161592 A, 13.08.1969. GB 1600356 A, 19.10.1981. RU 2054314 C1, 20.02.1996. US 4263012 A, 21.04.1981. |
| Имя заявителя: | Общество с ограниченной ответственностью "Астраханьгазпром" | | Изобретатели: | Афанасьев В.М. | | Патентообладатели: | Общество с ограниченной ответственностью "Астраханьгазпром" |
Реферат | |

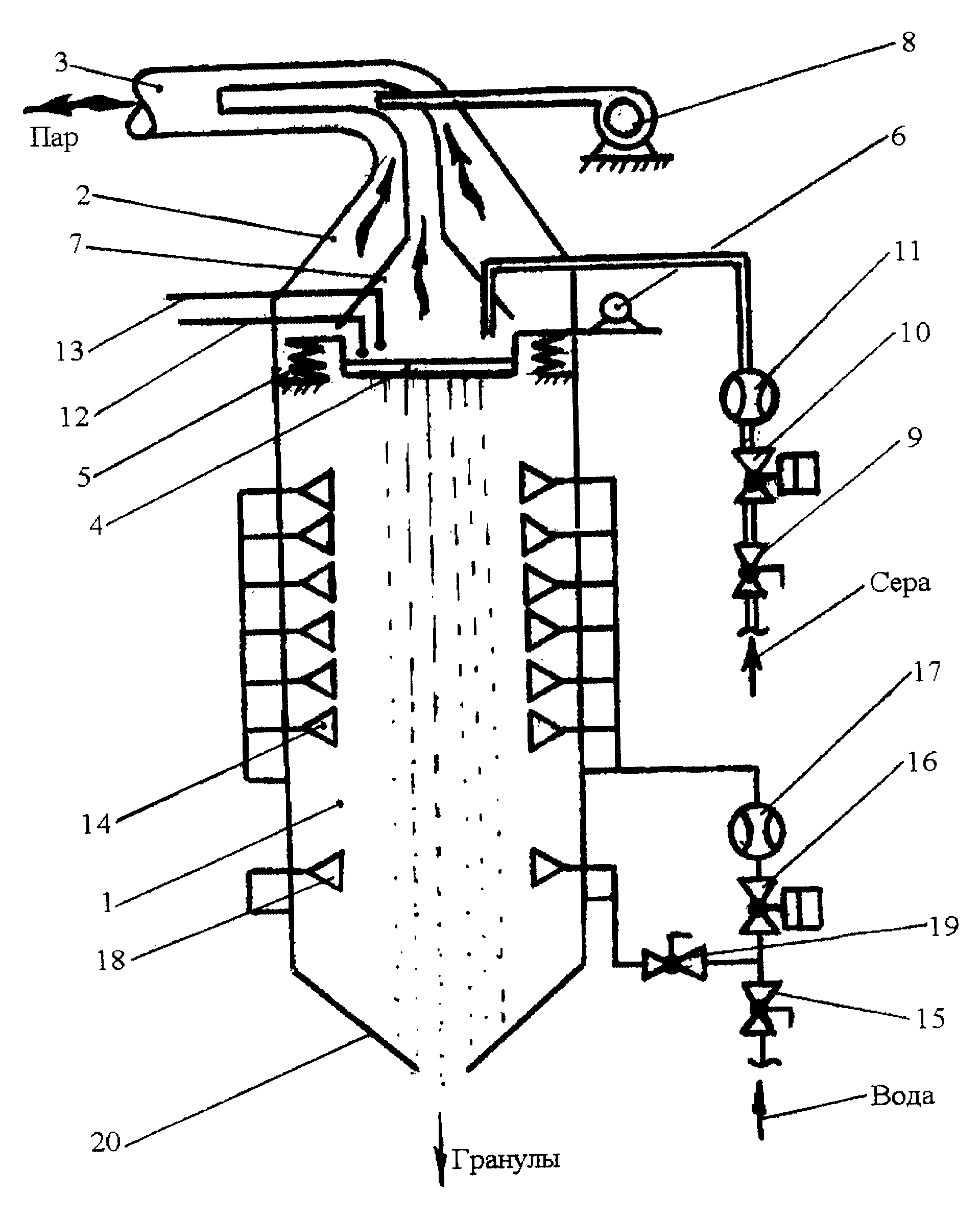

Изобретение относится к области химической промышленности и может быть использовано на предприятиях, получающих элементарную серу в виде готовой продукции. Установка включает грануляционную башню, в верхней части которой на виброплатформе установлен диспергатор. Виброплатформа соединена с вибратором. Для регулирования уровня жидкой серы и включения вибратора при засорении отверстий диспергатора установка снабжена датчиком рабочего уровня и датчиком блокировки подачи жидкой серы, соединенными с узлом управления. По внутреннему периметру башни гранулятора размещены водяные форсунки, создающие зону охлаждения. Форсунки установлены по всей высоте падения капель жидкой серы и направлены в сторону серного потока. В нижней части грануляционной башни расположены форсунки доувлажнения гранул. Вытяжной коллектор, установленный в верхней части грануляционной башни, совмещен с общим отводящим коллектором и снабжен вентилятором. Установка позволяет сделать процесс грануляции экологически чистым, взрыво- и пожаробезопасным, с автоматическим поддержанием уровня жидкой серы в диспергаторе. Гранулы получаются высокого качества и заданной влажности. 1 ил.
|
