DE 3435690 А1, 03.04.1986. SU 268257 А, 23.07.1970. SU 1631038 А1, 28.02.1991. WO 8401765 А1, 10.05.1984. GB 2046706 А, 19.11.1980. US 3786902 А, 22.01.1974.
Имя заявителя:
Горохов Владимир Николаевич (RU), Горохова Юлия Владимировна (RU)
Изобретатели:
Горохов Владимир Николаевич (RU) Горохова Юлия Владимировна (RU)
Патентообладатели:
Горохов Владимир Николаевич (RU) Горохова Юлия Владимировна (RU)
Реферат

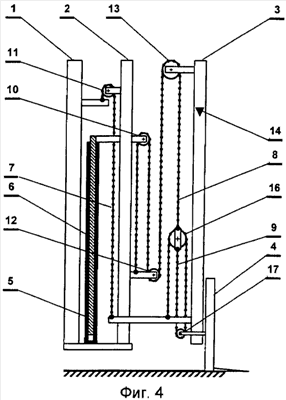

Изобретение относится к погрузочно-транспортной технике и может быть использовано в авто- и электропогрузчиках, грузоподъемник содержит три секции, грузовую каретку ГК с грузозахватным приспособлением, гидроцилиндр подъема ЦП со штоком, три гибких тяговых элемента ГТЭ, огибающие шкивы. Согласно обоим вариантам грузоподъемник снабжен дополнительным шкивом. Согласно первому варианту дополнительный шкив соосно прикреплен к верхнему шкиву третьей секции. Оба указанных шкива имеют зубья, второй и третий гибкие тяговые элементы выполнены в виде цепи, конец третьего гибкого тягового элемента прикреплен к грузовой каретке, а вторые концы второго и третьего гибких тяговых элементов являются свободными, причем отношение диаметров дополнительного шкива и верхнего шкива третьей секции лежит в интервале от 1 до 2. Согласно второму варианту к оси дополнительного шкива прикреплены концы второго и третьего гибких тяговых элементов. Третий гибкий тяговый элемент последовательно огибает шкив грузовой каретки и дополнительный шкив, а второй конец третьего гибкого тягового элемента прикреплен к третьей секции. Изобретения обеспечивают увеличение хода грузоподъемника. 2 н.п. ф-лы, 10 ил.
