DE 3435690 A1, 03.04.1986. SU 268257 A, 23.07.1970. SU 1631038 A1, 28.02.1991. US 3221840 A, 07.12.1965. US 3338335 А, 29.08.1967. GB 2046706 А, 19.11.1980. US 3786902 A, 22.01.1974. JP 55115597 A, 05.09.1980.
Имя заявителя:
Горохов Владимир Николаевич (RU), Горохова Юлия Владимировна (RU)
Изобретатели:
Горохов Владимир Николаевич (RU) Горохова Юлия Владимировна (RU)
Патентообладатели:
Горохов Владимир Николаевич (RU) Горохова Юлия Владимировна (RU)
Реферат

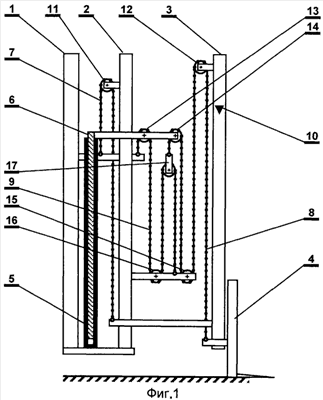

Изобретение относится к погрузочно-транспортной технике и может быть использовано в авто- и электропогрузчиках. Грузоподъемник содержит три секции, грузовую каретку, гидроцилиндр подъема, три гибких тяговых элемента, семь шкивов и ограничитель подъема грузовой каретки. Ограничитель подъема грузовой каретки прикреплен к третьей секции. Третий и четвертый шкивы прикреплены к штоку гидроцилиндра подъема, пятый и шестой шкивы прикреплены ко второй секции. Второй гибкий тяговый элемент огибает второй, пятый и четвертый шкивы, а его второй конец соединен с осью седьмого шкива. Третий гибкий тяговый элемент огибает третий, шестой и седьмой шкивы, один конец третьего гибкого тягового элемента прикреплен к первой, а другой - к второй секции. Подъем грузовой каретки осуществляется в 2 этапа. На первом этапе секции остаются неподвижными, а грузовая каретка поднимается на величину, в 3 раза большую, чем ход штока гидроцилиндра подъема. На втором этапе подъему грузовой каретки относительно последней секции препятствует ограничитель подъема, в результате происходит подъем подвижных секций относительно предыдущих, при этом грузовая каретка поднимается на величину, в 4 раза большую, чем ход штока гидроцилиндра подъема. Изобретение обеспечивает увеличение высоты подъема грузовой каретки. 4 ил.
