Имя заявителя:
ДАЙФУКУ КО., ЛТД. (JP)
Изобретатели:
УЕДА Юити (JP) ФУДЗИТА Такаси (JP)
Патентообладатели:
ДАЙФУКУ КО., ЛТД. (JP)
Приоритетные данные:
14.02.2007 JP 2007-033555
Реферат

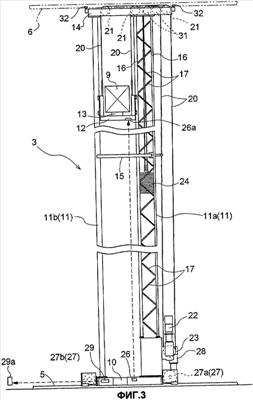

Устройство содержит подвижную рельсовую тележку (10), пару из передней и задней подъемных направляющих мачт (11), установленных на ней и соединенных друг с другом на их верхних концах верхней рамой (14), подъемное устройство (12) и устройство (13) переноса изделия, расположенное в нем. Каждая из пары из передней и задней подъемных направляющих мачт выполнена с возможностью вертикального направления подъемного устройства посредством контактирования с подъемным устройством. Одна из пары из передней и задней подъемных направляющих мачт содержит множество стоек (16а, 16b, 16с, 16d), установленных вертикально на расстоянии друг от друга, и множество диагональных элементов (17) для соединения расположенных рядом стоек друг с другом. Одна из пары из передней и задней подъемных направляющих мачт имеет поперечное сечение больше, чем другая из пары из передней и задней подъемных направляющих мачт. Множество стоек установлены вертикально на расстоянии друг от друга в направлении перемещения подвижной тележки. Множество диагональных элементов выполнены с возможностью соединения расположенных рядом стоек друг с другом в направлении перемещения подвижной тележки. Обеспечивается увеличение прочности подъемных направляющих матч без увеличения веса тележки. 2 з.п. ф-лы, 7 ил.
