ПОДЪЕМНИК ДЛЯ АВТОМОБИЛЕЙ

Номер публикации патента: 2184074

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000131886/28		Получить полное описание патента

Реферат

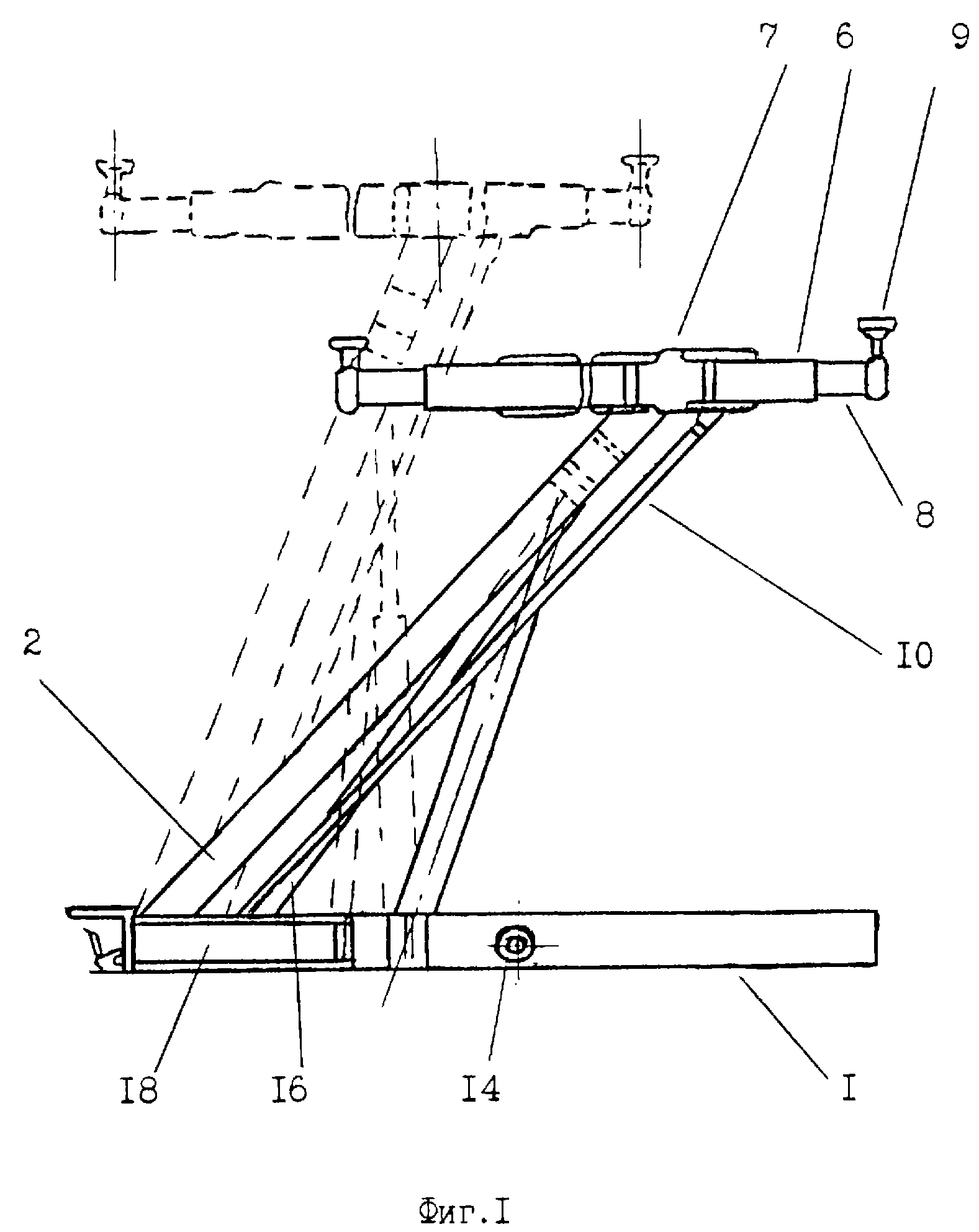

Изобретение относится к конструкциям подъемников для автомобилей. Подъемник содержит снабженное транспортными колесами основание в виде рамы и механизм подъема с основным гидроцилиндром и рычагами, образующими совместно с тягами параллелограммный механизм. Подъемник имеет дополнительный гидроцилиндр и страховочный механизм с устройством его отключения, при этом дополнительный гидроцилиндр, установленный шарнирно на основании с возможностью поворота вокруг горизонтальной оси, размещен параллельно основному, и его шток соединен шарнирно с верхней поперечиной. Страховочный механизм выполнен в виде двух упоров, каждый из которых соединен с верхним концом шарнирно с соответствующим подъемным рычагом под верхней поперечиной, их нижние концы соединены стяжкой и зацеплены с зубчатыми рейками, жестко закрепленными на основании, устройство отключения страховочного механизма включает закрепленный на стяжке опорный ролик и два кривошипа, соединенных шарнирно с выполненной в виде штанги опорой, установленной с возможностью подъема посредством наружного рычага до контакта с опорным роликом, а транспортные колеса установлены с возможностью их вертикального перемещения относительно основания для перемещения их таким образом, чтобы они не выступали относительно этого основания, и размещены в средней части последнего вдоль поперечной оси, проходящей через центр тяжести подъемника. Изобретение позволяет повысить безопасность подъемника. 3 з.п. ф-лы, 4 ил.
