SU 697068 A1, 15.11.1979. SU 455912 A1, 30.04.1987. RU 2112331 C1, 10.06.1998. US 1512803 A, 21.10.1924. FR 2226354 A1, 15.11.1974.
Имя заявителя:
Иванов Андрей Игнатьевич (RU)
Изобретатели:
Иванов Андрей Игнатьевич (RU)
Патентообладатели:
Иванов Андрей Игнатьевич (RU)
Реферат

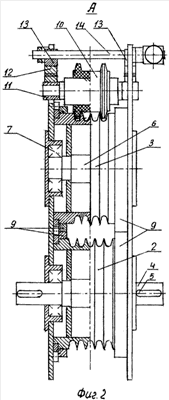

Изобретение относится к сельскохозяйственному, подъемно-транспортному машиностроению и к канатным конвейерам. Привод каната в виде сблокированных двух многоручьевых шкивов состоит из корпуса, в котором установлены ведущий (2) и ведомый (3) многоручьевые шкивы. Ведущий шкив (2), соединенный с валом (4), концы которого снабжены шпонками (5), и ведомый шкив (3) с осью (6) вращаются в подшипниках (7). Шкивы соединены шестернями. По краям шкивов установлены опорные кольца (9), которые полностью воспринимают всю суммарную силу стягивания шкивов. Прижимной ролик (10), расположенный в подвижных подшипниках (11), прижимается к ведомому шкиву (3) через проставки (12) эксцентриками (13), закрепленными на валу (14) с рычагом, только по крайним ручьям ведомого шкива (3), обеспечивая некоторое натяжение на той или другой нисходящей ветви каната в случае реверса. Достигаются упрощение конструкции и легкость управления. 2 ил.
