US 4050586 A, 27.09.1977. DE 3838975 A1, 15.05.1990. RU 2268234 C1, 20.01.2006. SU 1776630 A1, 23.11.1992.
Имя заявителя:
МАНИТОВОК КРЕЙН КАМПЕНИЗ, ИНК. (US)
Изобретатели:
ПОРУБКАНСКИ Кеннет Дж. (US)
Патентообладатели:
МАНИТОВОК КРЕЙН КАМПЕНИЗ, ИНК. (US)
Приоритетные данные:
26.04.2007 US 11/740,726
Реферат

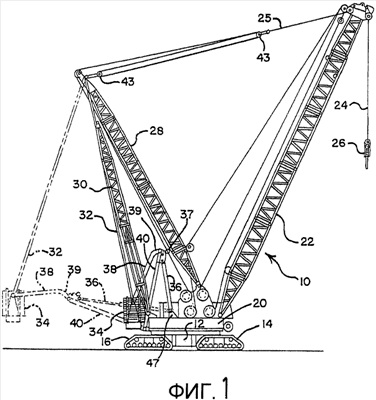

Самоходный подъемный кран содержит шасси, имеющее подвижные элементы зацепления с землей, поворотное основание, соединенное с возможностью поворота с шасси, стрелу, установленную с возможностью поворота на переднем участке поворотного основания, и мачту, установленную на ее первом конце на поворотном основании и имеющую второй конец, и по меньшей мере один гидравлический цилиндр, шарнирно соединенный на первом конце с поворотным основанием. Гидравлический цилиндр расположен так и имеет такую конфигурацию, что он способен поднимать второй конец мачты из практически горизонтального положения мачты в положение, в котором мачту используют при операциях захвата и перемещения груза краном и сборки крана. Кронштейн шарнирно соединен на первом конце с поворотным основанием, а на втором конце с гидравлическим цилиндром. Кронштейн и гидравлический цилиндр соединены вместе так, что удлинение поршня и втягивание поршня в гидравлический цилиндр побуждает второй конец кронштейна подниматься и опускаться. Кронштейн и гидравлический цилиндр поддерживают по меньшей мере один элемент входа в зацепление с мачтой, расположенный так, что подъем второго конца кронштейна побуждает элемент входа в зацепление с мачтой толкать и поднимать мачту, когда мачта находится в собранном состоянии. Достигается повышение грузоподъемности крана. 4 н. и 20 з.п. ф-лы, 10 ил.
