УСТРОЙСТВО ДЛЯ ИЗМЕНЕНИЯ ВЫЛЕТА СТРЕЛЫ ПОДЪЕМНО - ТРАНСПОРТНОГО СРЕДСТВА (ВАРИАНТЫ)

Номер публикации патента: 2404113

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009119270/11
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B66C023/82
Аналоги изобретения: SU 988753 А, 25.01.1983. US 4303166 А, 01.12.1981. US 4579235 A, 01.04.1986.

Имя заявителя: Дрон Юрий Иванович (RU)
Изобретатели: Дрон Юрий Иванович (RU)
Патентообладатели: Дрон Юрий Иванович (RU)

Реферат

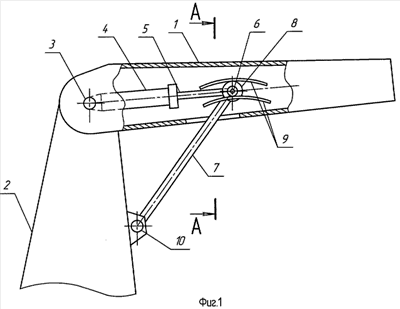

Изобретение относится к подъемно-транспортному оборудованию и может быть использовано для изменения вылета стрелы крана, манипулятора и аналогичных грузоподъемных машин и механизмов. Устройство для изменения вылета стрелы подъемно-транспортного средства в первом варианте установлено на связанных между собой посредством опорного шарнира стреле и основании и содержит гидроцилиндр, шарнирно соединенный со штангой, один конец которой шарнирно закреплен на основании, а второй конец соединен с ползуном, выполненным с возможностью перемещения по направляющим, которые закреплены на стреле и выполнены с криволинейным профилем. Устройство для изменения вылета стрелы подъемно-транспортного средства во втором варианте установлено на связанных между собой посредством опорного шарнира стреле и основании и содержит гидроцилиндр, шарнирно соединенный со штангой, один конец которой шарнирно закреплен на стреле, а второй конец соединен с ползуном, выполненным с возможностью перемещения по направляющим, которые выполнены с криволинейным профилем и закреплены на основании. Достигается снижение мощности привода стрелы подъемно-транспортного средства и увеличение эффективности ее использования в процессе поворота стрелы во время подъема или опускания. 2 н. и 8 з.п. ф-лы, 9 ил.
