RU 2214962 C2, 27.03.2003. RU 2211297 C2, 27.08.2003. SU 1444287 A1, 15.12.1988. GB 1285062 A, 09.08.1972.
Имя заявителя:
Сафонов Георгий Леонидович (RU)
Изобретатели:
Сафонов Георгий Леонидович (RU)
Патентообладатели:
Сафонов Георгий Леонидович (RU)
Реферат

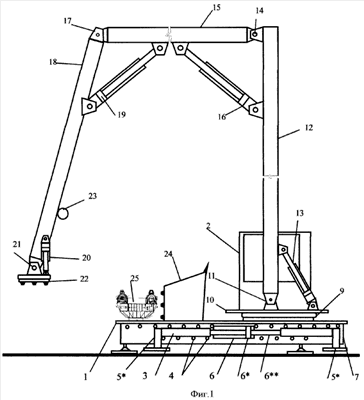

Изобретение относится к области машиностроения и может использоваться в качестве грузоподъемного механизма при обустройстве отдаленных сел. Кран содержит гидравлическую ходовую базу, четыре однотипных блок-модуля гидродвижителя, каждый из которых содержит П-образную балку, внутри которой между роликами расположена накатная балка, механизм перемещения, гидроподъемники с опорными площадками, насосно-регулирующий агрегат, соединенный трубопроводом с гидроузлами, крановое оборудование, опорно-поворотный круг, стойку крана, стрелу. Торец стрелы соединен с монтажным поворотным кругом шарниром и механизмом перемещения. Механизм перемещения выполнен в виде двухстороннего гидроцилиндра. Блок-модуль гидродвижителя содержит дополнительную накатную балку. Балки соединены между собой штоками гидроцилиндра, корпус которого соединен с П-образной балкой. На торцах крайних накатных балок размещены гидроподъемники с опорными площадками. На торцах средних накатных балок установлены стойки с опорными площадками. Стойка крана, стрела и гусек выполнены из труб. На гуське установлена видеокамера. Достигается упрощение и облегчение конструкции механизма. 3 ил.
