RU 33568 U1, 27.10.2003. RU 2167805 C1, 27.05.2001. US 6328173 B1, 11.12.2001. US 2005258122 A, 24.11.2005.
Имя заявителя:
Кагарманов Азат Вакильевич (RU)
Изобретатели:
Кагарманов Азат Вакильевич (RU)
Патентообладатели:
Кагарманов Азат Вакильевич (RU)
Реферат

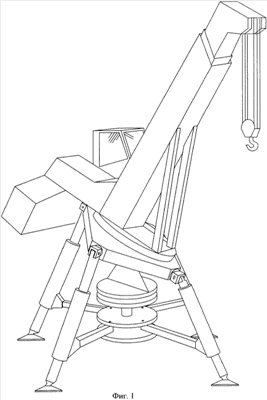

Изобретение предназначено для применения преимущественно в специализированных подъемно-транспортных средствах. Опорное перемещающее гидравлическое устройство содержит четыре двуштоковых гидроцилиндра, соединенные между собой в нижней части компенсатором раздвижения, нижние штоки которых являются аутригерами, и механизм двухплоскостного наклона верхней поворотной платформы, шарнирно соединенной с верхними штоками гидроцилиндров. На верхней поворотной платформе закреплен рабочий орган (стрела) с противовесом, ось которого ориентируется в вертикальном положении при помощи следящей системы, состоящей из рычажной системы и двух поворотных платформ - наклонной верхней и горизонтальной нижней. Поршневые полости противоположных верхних штоков соединены попарно через насос, гидрораспределитель и сервовентили. Вращение рабочего органа осуществляется за счет одновременного подъема-опускания противоположных верхних штоков гидроцилиндров, шарнирно соединенных с неповоротной частью платформы. Управление потоками рабочей жидкости в магистрали гидросистемы может осуществляться при помощи гидрораспределителя с микропроцессорным управлением. Достигается усовершенствование устройства. 6 ил.
