RU 2021968 С1, 30.10.1994. RU 2214962 С2, 27.10.2003. US 6364142 В1, 02.04.2002. SU 1070116 А, 30.01.1984.
Имя заявителя:
ГОУ ВПО Московский государственный строительный университет (МГСУ) (RU)
Изобретатели:
Степанов Семен Николаевич (RU)
Патентообладатели:
ГОУ ВПО Московский государственный строительный университет (МГСУ) (RU)
Реферат

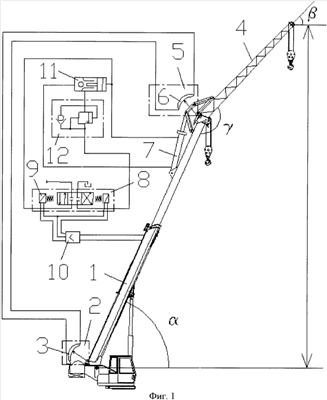

Изобретение относится к грузоподъемным машинам, преимущественно к стреловым самоходным кранам. Стреловое устройство крана содержит телескопическую стрелу, шарнирно соединенную с платформой крана, шарнирно соединенный со стрелой гусек, гидроцилиндры подъема и опускания стрелы и наклона гуська, управляемый распределитель, через который полости гидроцилиндра наклона гуська сообщены с напорной и сливной линиями, и систему автоматического обеспечения горизонтального переноса груза, которая включает в себя установленные в шарнирах стрелы и гуська потенциометрические датчики углов наклона и усилитель, через который сопротивления датчиков, соединенные между собой по мостовой схеме, подключены в цепь управления распределителем гидроцилиндра наклона гуська. Сопротивления датчиков углов наклона выполнены по зависимостям R1=Rо1, R2=Ro2[180o-{+arcin((L/l)sin()-H/l)}]. Стрела выполнена телескопической, и гидроцилиндр наклона гуська крепится на верхнем поясе последней секции телескопической стрелы. Применение предложенного устройства на современных пневмоколесных кранах позволит уменьшить время горизонтального перемещения груза, облегчить работу крановщика, а отсутствие гибких оттяжек и лебедки привода гуська уменьшает металлоемкость стрелового устройства крана. 4 з.п. ф-лы, 5 ил.
