СТРЕЛА ГРУЗОПОДЪЕМНОГО СРЕДСТВА

Номер публикации патента: 2178382

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000132013/28		Получить полное описание патента

Реферат

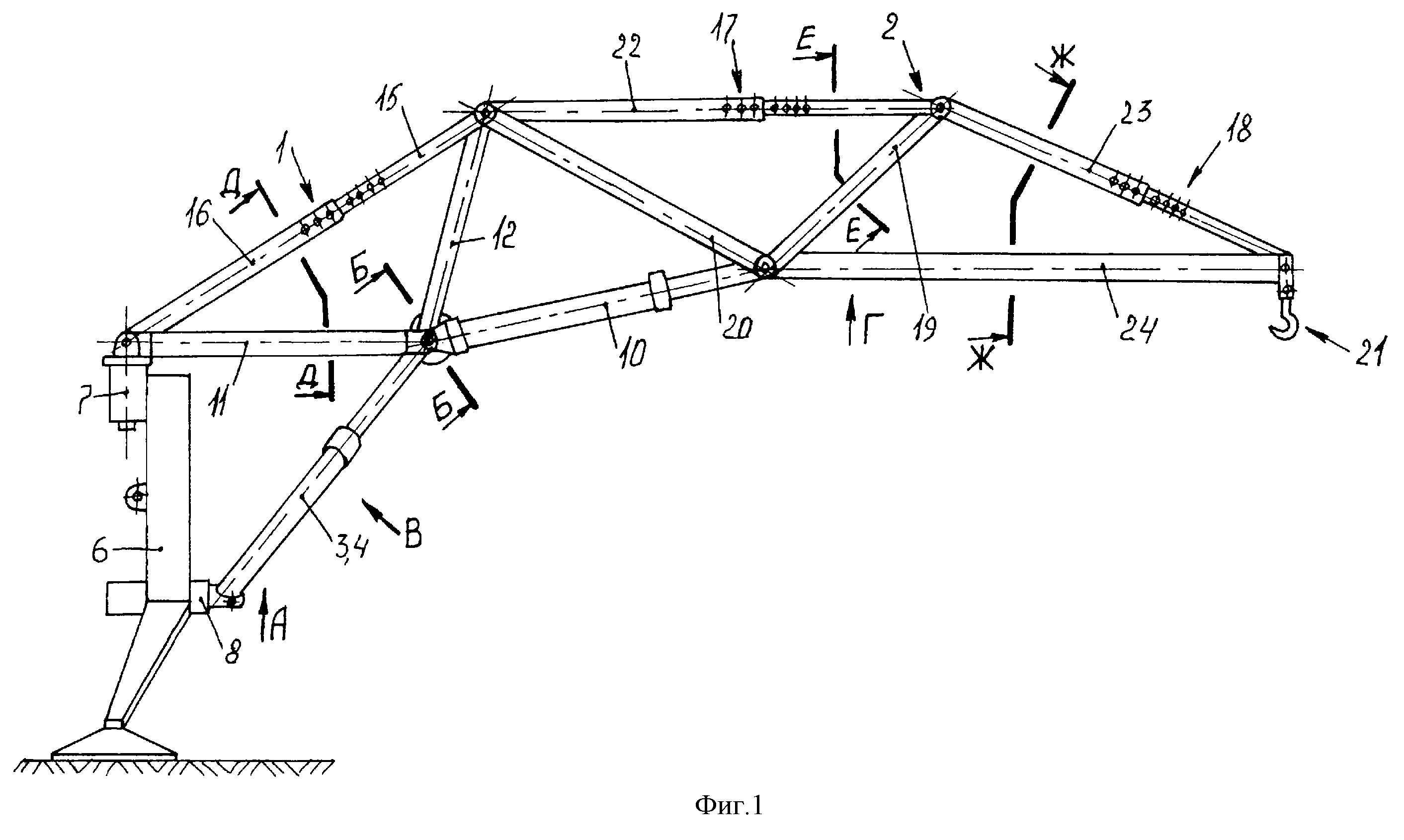

Изобретение относится к подъемно-транспортным машинам с шарнирно-сочлененными стрелами, в частности к гидравлическим кранам и погрузочным манипуляторам, применяемым в промышленности, строительстве и сельском хозяйстве. Стрела грузоподъемного средства содержит корневую секцию и связанную с ней рукоять, установленные с возможностью поворота посредством двух силовых цилиндров. При этом корневая секция выполнена из трех стержней в виде шарнирного треугольника с двумя острыми углами. Рукоять выполнена из двух стержневых шарнирных треугольников с двумя острыми углами и с общей для обоих треугольников связью, один из шарниров которой соединен с силовым цилиндром рукояти. Один из стержней каждого треугольника рукояти выполнен с возможностью регулирования длины. Стержни всех треугольников, включая треугольник корневой секции, шарниры которых соединены с силовыми цилиндрами, выполнены в виде плоских в поперечном направлении ферм. Стрела снабжена двумя дополнительными силовыми цилиндрами, один из которых расположен под углом к цилиндру корневой секции, а другой - параллельно цилиндру рукояти. Все четыре цилиндра имеют общий шарнир с цапфами, соединенными с соответствующими фермами. Противоположные концы фермы корневой секции и ее цилиндры закреплены на грузоподъемном средстве посредством опорно-поворотных устройств с двумя степенями свободы. Техническая задача изобретения - расширение функциональных возможностей, снижение удельной металлоемкости и оптимальное распределение нагрузок на элементы стрелы. 8 ил.
