| ГРУЗОПОДЪЕМНЫЙ МЕХАНИЗМ |  |
Номер публикации патента: 2173270 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B60P001/48 B66C023/06 | | Аналоги изобретения: | SU 1502415 A, 23.08.1989. GB 1357299 A, 19.06.1974. FR 2650979 A1, 22.02.1991. |
| Имя заявителя: | Красноярский государственный технический университет | | Изобретатели: | Ереско С.П.
Ереско А.С. | | Патентообладатели: | Красноярский государственный технический университет |
Реферат | |

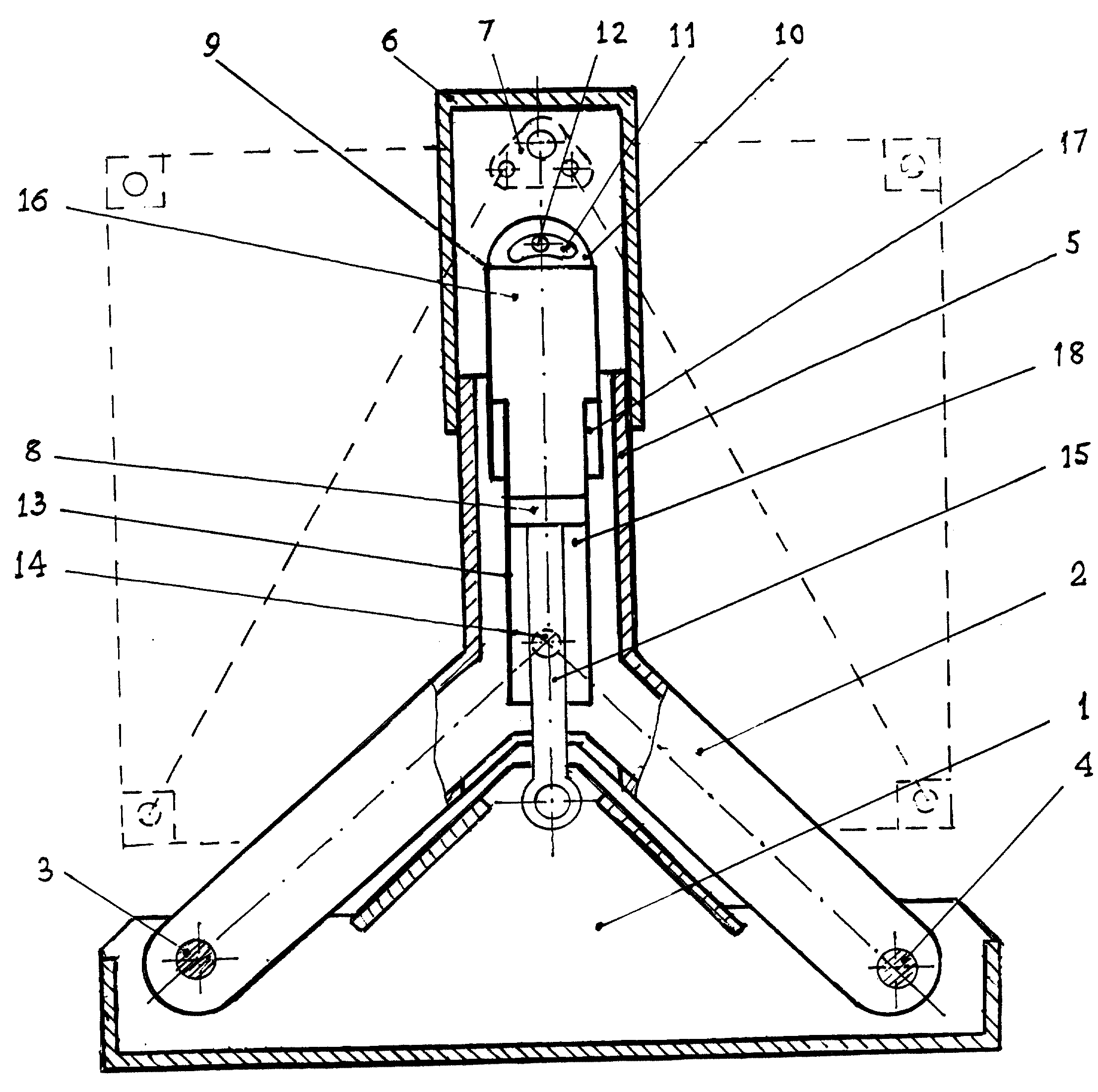

Изобретение относится к области машиностроения, а именно к гидравлическим грузоподъемным механизмам. Грузоподъемный механизм содержит А-образную стрелу 2 с телескопической секцией 5 в верхней части, нижними концами закрепленную на платформе 1 с возможностью поворота в поперечной плоскости. В полости телескопической секции расположен двухступенчатый телескопический двухстороннего действия гидроцилиндр, штоком шарнирно закрепленный на платформе, внутренним корпусом с помощью цапф шарнирно прикрепленный к А-образной стреле, а внешним корпусом посредством проушины с выполненным в ней пазом и оси шарнирно прикрепленный к подвижной части телескопической секции с возможностью поворота относительно цапф внутреннего корпуса гидроцилиндра. К телескопической секции прикреплено грузозахватное устройство. Изобретение упрощает конструкцию и повышает надежность. 1 ил.
|
