| ТЕЛЕСКОПИЧЕСКАЯ СТРЕЛА |  |
Номер публикации патента: 2172292 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B66C023/04 | | Аналоги изобретения: | SU 1794875 A1, 15.02.1993. US 4217987 A, 19.08.1980. RU 94033698 A1, 27.04.1997. |
| Имя заявителя: | Открытое акционерное общество "Юргинский машиностроительный завод" | | Изобретатели: | Гуревич Н.И.
Чинахов А.В.
Гуревич С.Н. | | Патентообладатели: | Открытое акционерное общество "Юргинский машиностроительный завод" |
Реферат | |

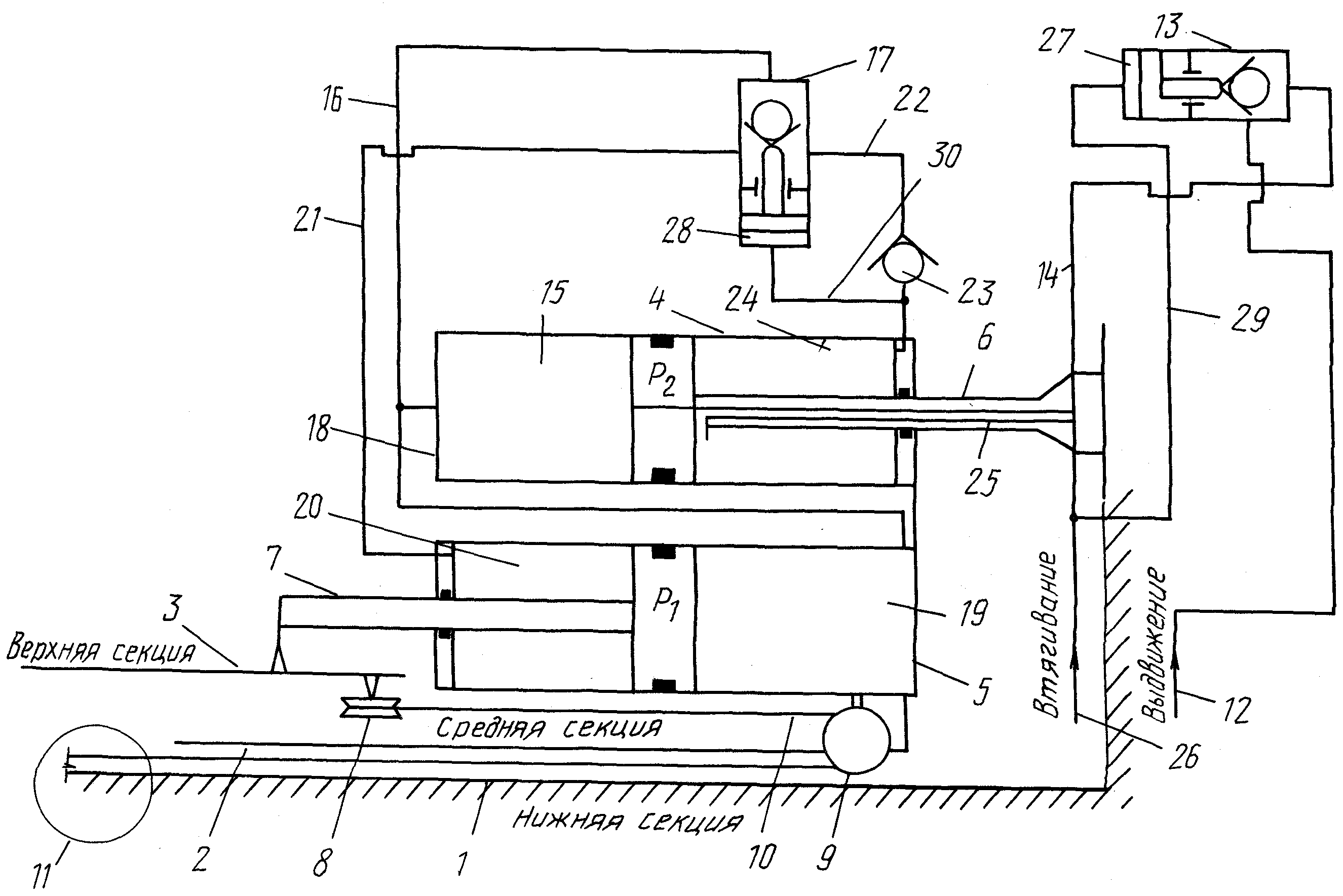

Изобретение относится к грузоподъемному оборудованию. Телескопическая стрела содержит неподвижную нижнюю 1, выдвижные 2 среднюю и верхнюю 3 секции. В средней секции установлен привод выдвижения средней и верхней секций, выполненный в виде двух скрепленных между собой корпусами гидроцилиндров 4 и 5, штоки которых направлены в противоположные стороны. Шток одного гидроцилиндра прикреплен к нижней секции, а шток другого - к верхней секции. На заднем торце средней и на внутренней части верхней секций установлены блоки уравнительного механизма, за которые запасован трос, прикрепленный к натяжному устройству 11. Гидросистема содержит гидрозамок, управляющая полость которого соединена со штоковой полостью гидроцилиндра, шток которого прикреплен к нижней секции, запорная полость гидрозамка соединена с поршневыми полостями обоих гидроцилиндров, штоковая полость гидроцилиндра, шток которого прикреплен к верхней секции, соединена с гидрозамком и через обратный клапан со штоковой полостью гидроцилиндра, шток которого прикреплен к нижней секции. Изобретение позволяет повысить надежность и удобство обслуживания. 1 ил.
|
