SU 563352 A1, 10.01.1974. SU 1316971 A1, 15.06.1987. SU 901471 A1, 17.04.1980. ЕР 0168698 A1, 22.01.1986.
Имя заявителя:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ФГБОУ ВПО "ЮРГУЭС") (RU)
Изобретатели:
Кравченко Павел Давидович (RU) Берела Алексей Иванович (RU) Березин Илья Витальевич (RU) Федоренко Дмитрий Николаевич (RU) Яблоновский Иван Михайлович (RU)
Патентообладатели:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Южно-Российский государственный университет экономики и сервиса" (ФГБОУ ВПО "ЮРГУЭС") (RU)
Реферат

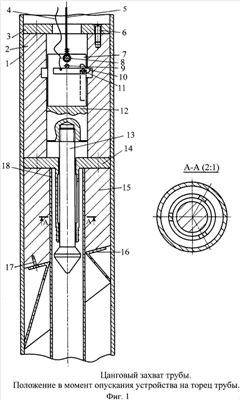

Изобретение относится к области атомного машиностроения, к оборудованию для демонтажа радиоактивных объектов в виде труб. Устройство содержит цилиндрический корпус с центральным отверстием, в котором имеет возможность перемещаться ползун с пазом, в котором установлена планка несущая на оси, передающая усилие от силы тяжести устройства на несущей канат, опираясь на торцовую поверхность внутренней расточки корпуса и осъ опорную, установленную в пазу ползуна. Ползун с помощью резьбового соединения собран неподвижно со стержнем коническим, взаимодействующим с лепестками вставки цанговой, наружные поверхности которых выполнены с шипами, контактирующими с внутренней поверхностью объекта захвата - трубы. Устройство снабжено наклонным направляющим конусом, обеспечивающим свободный вход устройства в технологическую трубу и установку объекта захвата в вертикальное положение. При опускании устройства на торец объекта - трубу и ослабленном тросе настройки планка несущая поворачивается, освобождая ползун; движение устройства вверх приводит к разжиму лепестков вставки цанговой и в таком случае возможно только вместе с трубой. Изобретение позволяет упростить конструкцию и увеличить надежность сцепления с поверхностью объекта. 2 ил.
