DE 20313636 А, 11.12.2003. ЕР 1038822 A1, 27.09.2000. JP 2006027831 A, 02.02.2006. CA 2569357 A1, 08.06.2007. SU 901230 A1, 05.02.1982.
Имя заявителя:
Тарасов Владимир Михайлович (RU), Общество с ограниченной ответственностью "Ривальс СОВРЕМЕННЫЕ ИННОВАЦИОННЫЕ ТЕХНОЛОГИИ" (ООО "РивальСИТ") (RU)
Изобретатели:
Тарасов Владимир Михайлович (RU) Тарасова Анна Владимировна (RU) Тарасов Дмитрий Владимирович (RU) Тарасова Нина Ивановна (RU)
Патентообладатели:
Тарасов Владимир Михайлович (RU) Общество с ограниченной ответственностью "Ривальс СОВРЕМЕННЫЕ ИННОВАЦИОННЫЕ ТЕХНОЛОГИИ" (ООО "РивальСИТ") (RU)
Реферат

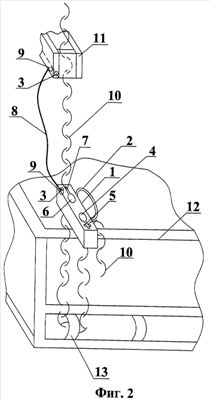

Изобретение относится к средствам механизации погрузочных, транспортных и разгрузочных работ. Захват цепи содержит цепь, пропущенную через прорези захвата, с возможностью фиксации. Захват представляет собой параллелепипед с прямыми углами, выполненный из металлической пластины, или прямоугольник с округленными углами толщиной не менее 10 мм с двумя отверстиями, расположенными на определенном расстоянии друг от друга на наиболее широкой части пластины, и выполненными в виде прорезей с перпендикулярными надрезами под калиброванную цепь. Прорези с перпендикулярными надрезами соединены с отверстиями и расположены в разные стороны от них. Одно из отверстий с прорезью имеет перпендикулярный надрез в одной плоскости под захват одного звена цепи и фиксации другого звена цепи, находящегося перпендикулярно захваченному звену, а другое отверстие с прорезью в противоположной плоскости, что и первая прорезь также для захвата и фиксации одного из звеньев цепи, находящегося перпендикулярно захваченному звену. На захвате выполнена ручка для его удержания, а в перпендикулярных плоскостях захвата цепи выполнены два отверстия разного диаметра, соединенных между собой с помощью канатика, фиксируемого с помощью узла одним концом на захвате, а другим концом соединенного с траверсой. Достигается повышение эффективности, надежности работ стропольных операций и фиксации цепи. 4 ил.
