SU 1504202 A1, 30.08.1989. RU 2116239 C1, 27.07.1998. DE 10221766 A, 12.12.2002. JP 60170383 U, 12.11.1985.
Имя заявителя:
Общество с ограниченной ответственностью "Кировский завод электромагнитов "ДимАл" (RU)
Изобретатели:
Магзумов Ринат Рамилович (RU) Петухов Константин Александрович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Кировский завод электромагнитов "ДимАл" (RU)
Реферат

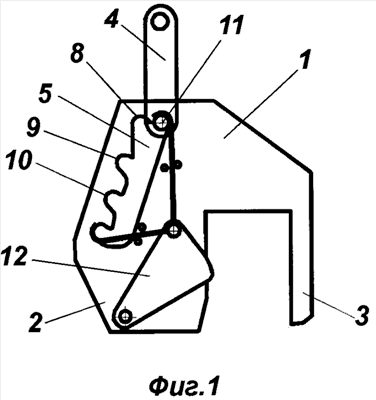

Изобретение предназначено для грузов, имеющих центральное отверстие, преимущественно для рулонов металла. Захват-кантователь содержит С-образный корпус (1) с фигурным пазом (5), выполненным от его середины и до лапы (2), имеет на концах первую и вторую фиксированные впадины (6) и (7), третью фиксированную впадину (8), расположенную возле первой впадины (6), и одну или несколько дополнительных фиксированных впадин (9 и 10) в середине паза. Палец (11) серьги (4) расположен в пазу (5) и может находиться в любой из фиксированных впадин. На лапе (2) шарнирно установлен эксцентриковый прижим (12). На прижиме шарнирно закреплены две тяги (13 и 14) с крюками (15) на конце, служащими для взаимодействия с пальцем. На корпусе смонтированы парные упоры (16), служащие направляющими для тяг (13 и 14). Первая и вторая фиксированные впадины (6 и 7) используются при перемещениях захвата-кантователя без груза и для освобождении груза от зажатия. Третья фиксированная впадина (8) и дополнительные впадины (9 и 10) используются при зажатии груза, его перемещении и кантовании. Достигается повышение удобства эксплуатации и надежности захвата-кантователя. 1 з.п. ф-лы, 4 ил.
