ГРУППОВОЕ ЗАХВАТНОЕ УСТРОЙСТВО

Номер публикации патента: 2170698

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  99123413/28		Получить полное описание патента

Реферат

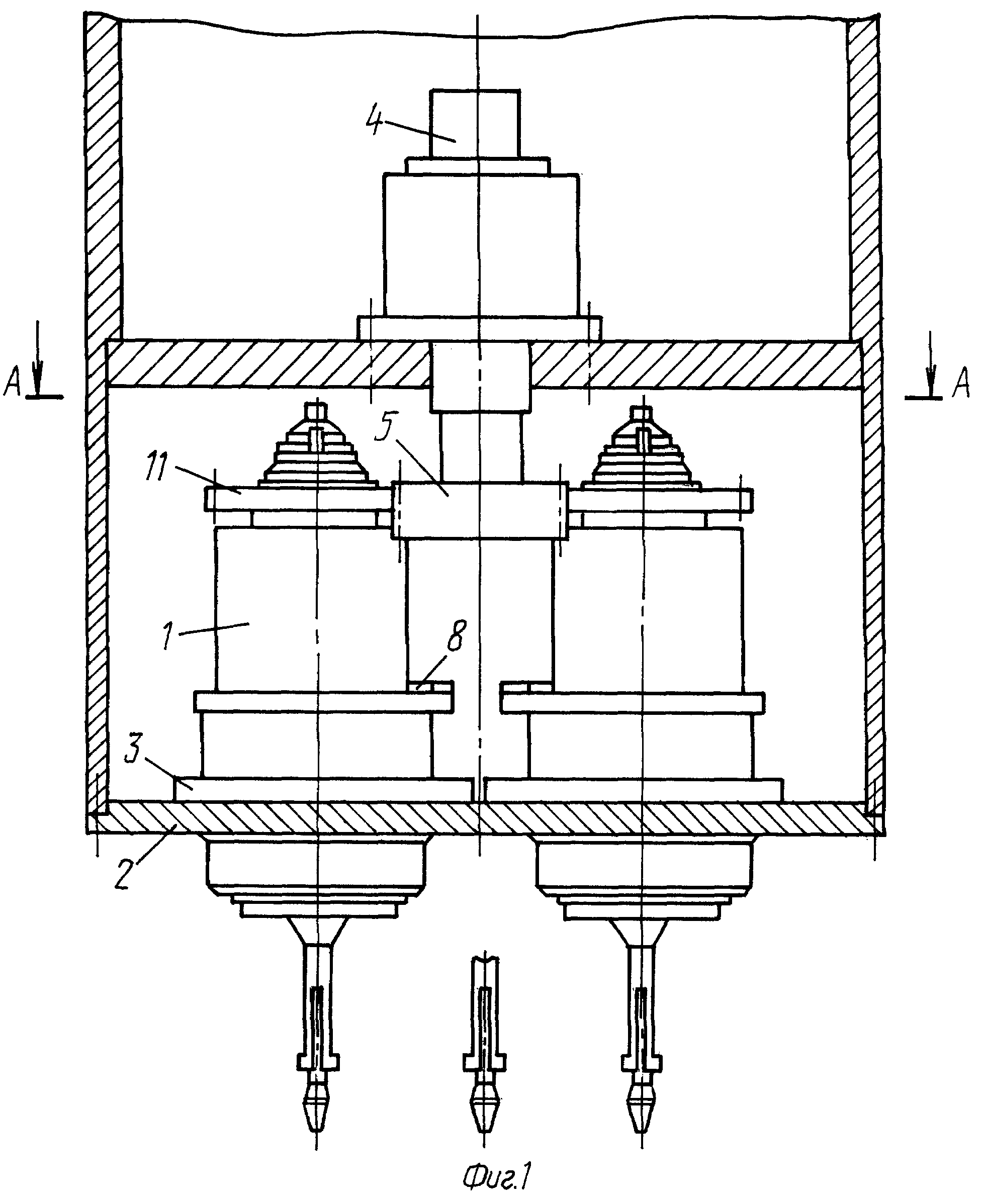

Изобретение относится к грузозахватным устройствам. Групповое захватное устройство, преимущественно для тепловыделяющих сборок ядерных реакторов, содержит основание, предназначенное для присоединения к подъемно-опускному механизму, и не менее двух однотипных захватов. Каждый захват включает закрепленную на корпусе цангу, коаксиальную стержню с коническим наконечником указанного захвата, с захватными лапами, предназначенными для взаимодействия с грузом. Имеется упругая связь корпуса каждого захвата с основанием, реакция которой на корпусе противоположна по направлению силе тяжести, действующей на груз, причем жесткость связей любой пары захватов различается, по меньшей мере, на гарантированную величину, обеспечивающую минимально требуемое относительное смещение грузов. Устройство снабжено приводом для перемещения стержней, а в каждом захвате кинематическая цепь передачи от привода к стерню содержит тягу, проходящую через полый винт и опирающуюся на него своим дальним от стержня концом, установленную в корпусе с возможностью вращения на подшипниках гайку, составляющую винтовую пару с упомянутым винтом и соединенную шлицами с охватывающим ее зубчатым колесом, предназначенным для взаимодействия с зубчатым колесом - выходным звеном привода, и снабжена пружиной сжатия, охватывающей упомянутую тягу и размещенной между буртиком на ближнем к стержню конце тяги и крышкой охватывающего пружину стакана, с дном которого скреплен стержень. Изобретение позволяет производить операции одновременно с несколькими деталями. 1 з.п.ф-лы, 4 ил.
