| ЗАХВАТНОЕ УСТРОЙСТВО, ПРЕИМУЩЕСТВЕННО ДЛЯ ДЛИННОМЕРНЫХ ЦИЛИНДРИЧЕСКИХ ИЗДЕЛИЙ |  |
Номер публикации патента: 2164492 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B66C001/42 | | Аналоги изобретения: | SU 436008 A, 19.12.1974. SU 1370045 A1, 30.01.1988. JP 56-30316 A, 14.07.1981. |
| Имя заявителя: | Открытое акционерное общество специального машиностроения и металлургии "Мотовилихинские заводы" | | Изобретатели: | Навардаускас А.Н.
Зверев Ю.Л.
Балахонов В.В.
Плаксин В.Н. | | Патентообладатели: | Открытое акционерное общество специального машиностроения и металлургии "Мотовилихинские заводы" |
Реферат | |

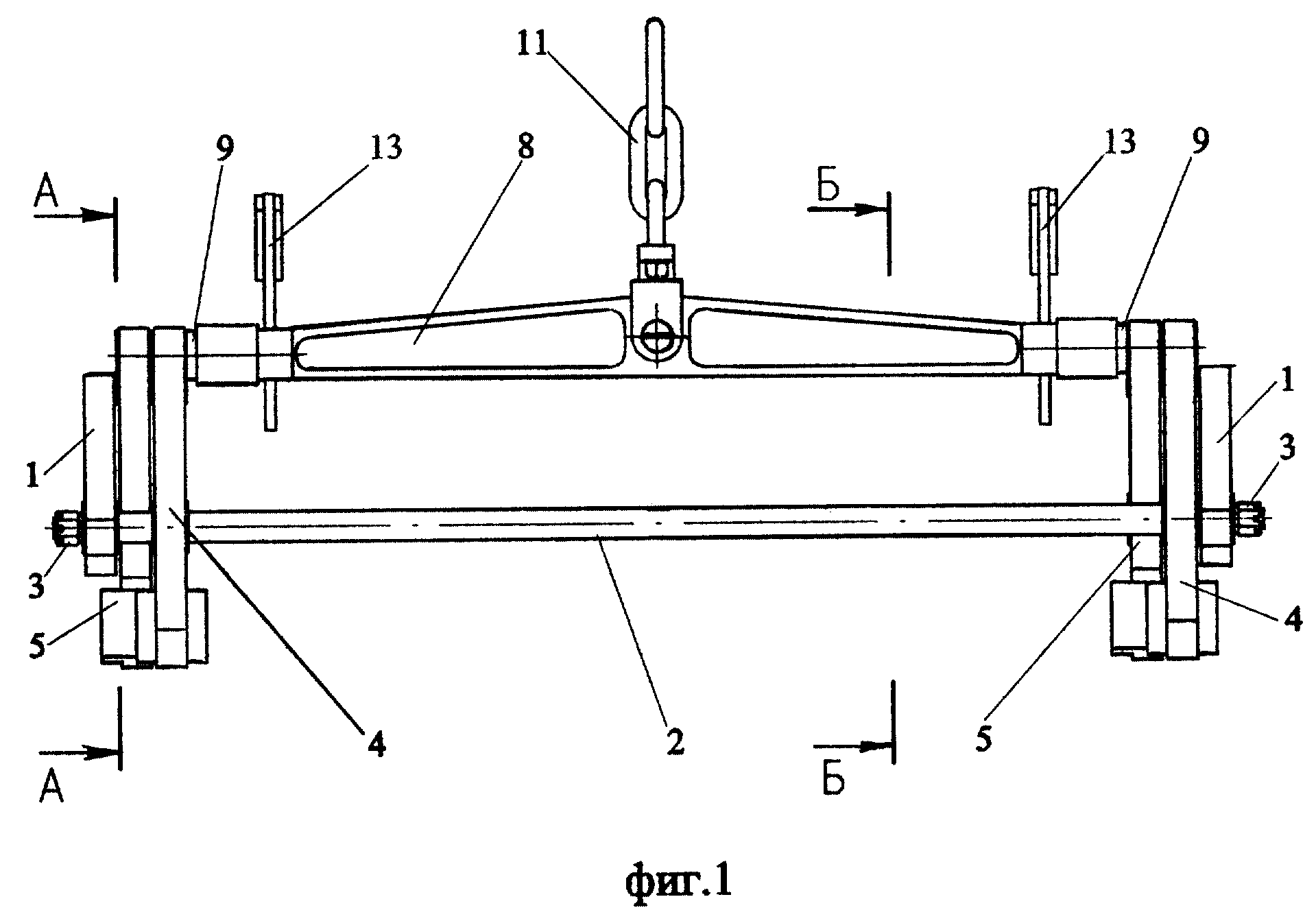

Изобретение относится к подъемно-транспортной технике, а именно к грузозахватным устройствам преимущественно для цилиндрических изделий. Захватное устройство содержит опору, два ряда противоположно расположенных пар шарнирно связанных с опорой наружных 4 и внутренних 5 захватных двуплечих рычагов, телескопические тяги 6 и подвеску 7 для грузоподъемного механизма. Ряды противоположно расположенных пар захватных двуплечих рычагов соединены двумя траверсами, концы каждой из которых шарнирно связаны с верхними плечами наружных или внутренних и подвижно, посредством копирных пазов, соединены с верхними плечами соответственно внутренних или наружных захватных двуплечих рычагов. Траверсы закреплены подвижно в поперечной плоскости на подвеске для грузоподъемного механизма и соединены телескопическими тягами, на одних элементах которых шарнирно закреплены рукоятки 13 с копирными пазами 14, а на других элементах жестко закреплены пальцы, подвижно установленные в копирных пазах рукояток. Изобретение повышает надежность захвата изделий. 6 ил.
|
