УСТРОЙСТВО ОТКРЫВАНИЯ И ЗАКРЫВАНИЯ ДВЕРНЫХ СТВОРОК КАБИНЫ ЛИФТА

Номер публикации патента: 2175304

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  99117680/28		Получить полное описание патента

Реферат

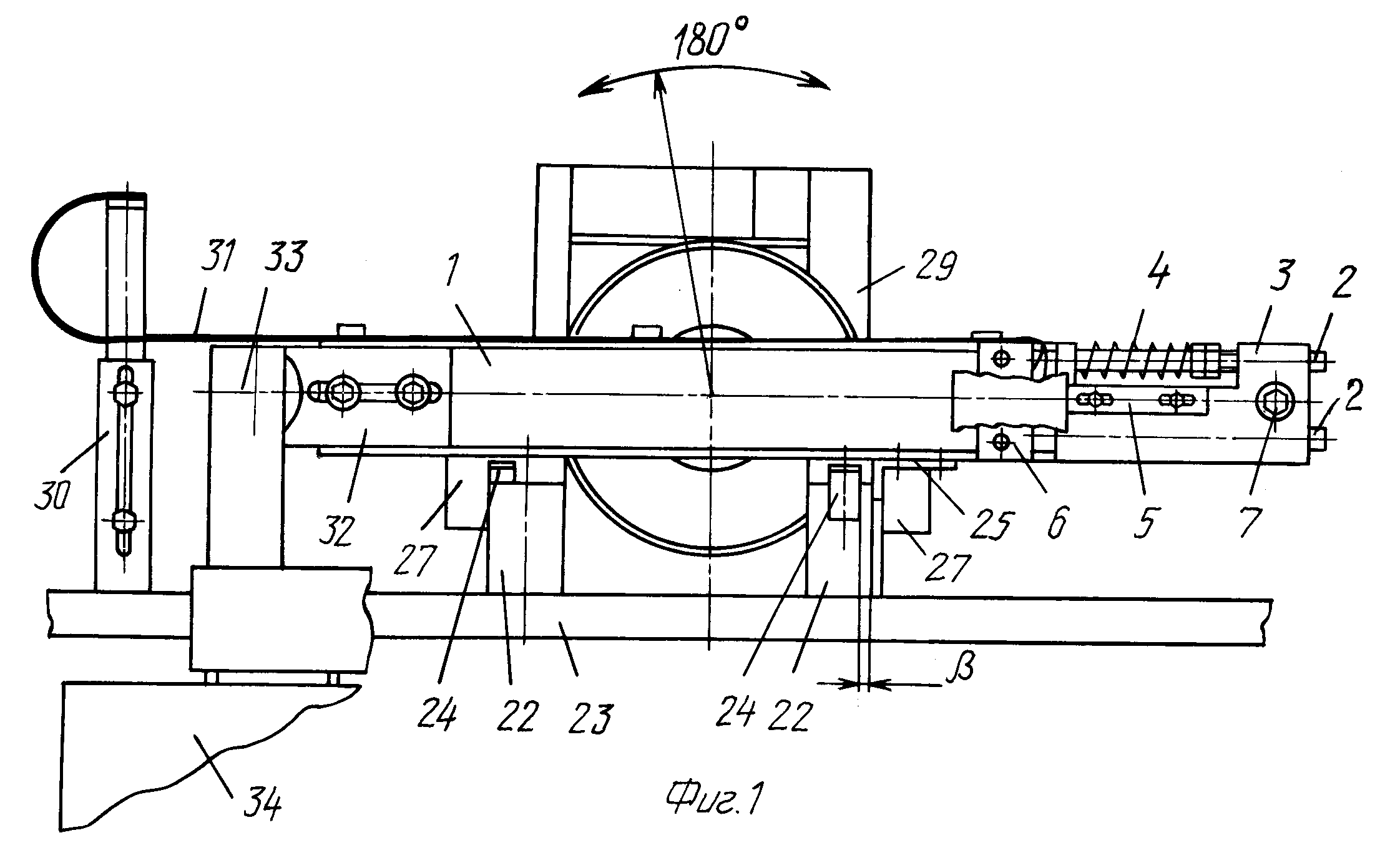

Изобретение относится к области строительства и эксплуатации лифтов с автоматически открывающимися и закрывающимися дверями. Устройство содержит редуктор с электроприводом, водило, шатун, ограничители для фиксации шатуна в крайних точках реверсирования, концевые выключатели для отключения электропривода и микровыключатель для отключения электропривода при наличии препятствия на пути перемещения створки двери. Шатун снабжен со стороны соответствующих торцов вилкой и кронштейном, последний шарнирно соединен со скобой створки двери кабины лифта, на вилке установлен подпружиненный ползун, шарнирно соединенный посредством анкерной оси с водилом и несущий рычаг, контактирующий с упомянутым микровыключателем, при этом водило жестко закреплено на втулке, насаженной на вал редуктора с возможностью перемещения вдоль этого вала и по его окружности, причем втулка имеет на конце резьбу для перемещения кольцевого упора, выполненного с отверстиями под ключ и стопорный винт, и уступ, на который надета пружина, опирающаяся вторым торцом на упор, насаженный на вал редуктора с возможностью проскальзывания, с валом редуктора посредством шлицевого соединения сочленено удерживаемое болтом кольцо, имеющее конусную поверхность для передачи вращательного движения от этого кольца к упомянутой втулке. Шатун оснащен регулируемым ограничителем для удержания створки от сдвига в ее закрытом положении. Упомянутый рычаг имеет шкалу, а корпус шатуна имеет засечку для регулирования зазора между плечом рычага и кнопкой микровыключателя. Водило может быть выполнено в виде пластины, имеющей отверстие для втулки, и снабжено расположенной на плоскости пластины и жестко закрепленной или выполненной в виде прилива двусторонней горкой для контактирования с концевыми выключателями. Концевые выключатели установлены на кронштейнах с возможностью регулирования их положения относительно положения двусторонней горки водила. Изобретение обеспечивает повышение надежности работы устройства. 4 з.п. ф-лы, 7 ил.
