US 5419414 A, 30.05.1995. SU 172461 A, 06.08.1965. EP 1329412 A, 23.07.2003. EP 1512652 A1, 09.03.2005.
Имя заявителя:
ТИССЕНКРУПП ЭЛЕВАТОР АГ (DE)
Изобретатели:
РОЙТЕР Гюнтер (DE)
Патентообладатели:
ТИССЕНКРУПП ЭЛЕВАТОР АГ (DE)
Приоритетные данные:
12.03.2005 EP 05005444.4
Реферат

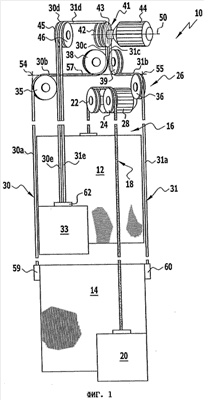

В заявке описана лифтовая установка с несколькими размещенными в одной шахте кабинами, в которой под первой кабиной (12) расположена вторая кабина (14), а с каждой кабиной (12, 14) соотнесены привод (28, 44) с канатоведущим шкивом (22, 41) и, по меньшей мере, одна проходящая по канатоведущему шкиву (22, 41) канатная ветвь (18; 30, 31), посредством которой кабина (12; 14) соединена с противовесом (20; 33). Вторая кабина (14) подвешена с кратностью подвески 1:1 и соединена со своим противовесом (33) двумя канатными ветвями (30, 31), разведенными по разные стороны второй кабины (14) и проходящими по ее канатоведущему шкиву (41). Лифтовая установка (10) снабжена направляющим устройством для канатов, равномерно нагружающим обе канатные ветви (30, 31) второй кабины (14). Направляющее устройство содержит по меньшей мере по два отклоняющих блока (35, 36, 38, 39, 45, 46) на каждую канатную ветвь. Последовательность изменений направления каната на соответствующих отклоняющих блоках (35, 38, 45; 36, 39, 46) и канатоведущем шкиве (41) для обеих канатных ветвей (30, 31) второй кабины (14) одинакова. Изобретение позволяет для обеих канатных ветвей второй кабины получить предельную допустимую степень износа в один и тот же момент времени, что обеспечивает снижение эксплуатационных расходов при замене изношенных канатов лифтовой установки. 16. з.п. ф-лы, 2 ил.
