WO 2006077243 A1, 27. 07.2006. WO 0039016 A1, 06.07.2000. EP 1431230 A1, 23.06.2004. SU 1752703 A1, 07.08.1992. SU 1687551 A1, 30.10.1991.
Имя заявителя:
Виттур АГ (DE)
Изобретатели:
КАРНЕР Франц Йозеф (AT) КАРНЕР Юрген (AT)
Патентообладатели:
Виттур АГ (DE)
Приоритетные данные:
19.09.2006 DE 102006043890.6
Реферат

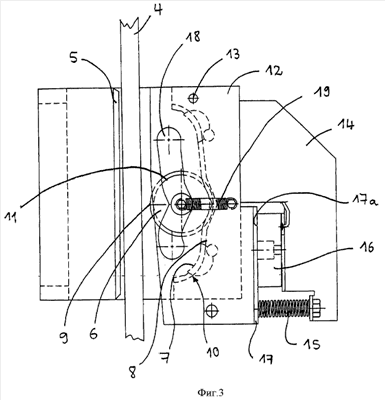

Тормозное или ловильное устройство для кабины лифта, перемещающейся в шахте по направляющим рельсам (4), в котором ролик (6), снабженный поверхностью трения (9), в качестве тормозного органа подвижно расположен в удерживаемом на кабине лифта теле сжатия таким образом, что этот ролик входит в контакт с направляющим рельсом (4) во время приведения в действие тормозного или ловильного устройства, заходит в клиновой зазор между телом сжатия и направляющим рельсом (4) и создает таким образом эффект торможения или улавливания. При не задействованном тормозном или ловильном устройстве ролик (6) удерживается электромагнитом (16) на расстоянии от направляющего рельса (4), который удерживает в захваченном состоянии орган для направления ролика. Орган для направления ролика представляет собой выполненное подвижным по отношению к направляющему рельсу (4) и телу сжатия (1) направляющее устройство, которое выполнено и взаимодействует с роликом (6) таким образом, что это направляющее устройство (12) после отключения электромагнита (16) перемещается в сторону направляющего рельса (4) в удаленное от полюса положение, в результате этого ролик (6) приходит в контакт с направляющим рельсом (4). Затем ролик (6) перемещается в сторону клинового зазора, входит внутрь его и во время движения приводит направляющее устройство, по меньшей мере, временно из удаленного от полюса положения в близкое от него положение. 2 н. и 11 з.п. ф-лы, 8 ил.
