WO 99/43589 A1, 02.09.1999. WO 0208108 A2, 31.01.2002. WO 2005105644 A1, 10.11.2005. WO 03043926 A1, 30.05.2003. DE 20122517 U1, 26.01.2006. DE 10164548 A1, 12.09.2002. SU 1175850 A1, 30.08.1985.

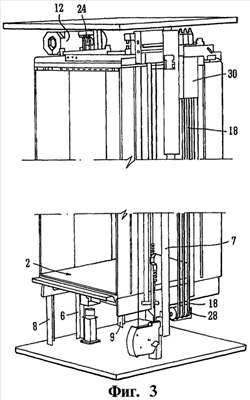

Изобретения относятся к подъемным средствам. Грузоподъемная система содержит шахту, кабину подъемника (2), которая вертикально перемещается в шахте, и приводной двигатель (10), размещенный в шахте за пределами траектории движения кабины (2) или ее вертикальной проекции. Кабина (2) связана с двигателем при помощи каната (18), движение которого направляется посредством двух направляющих роликов (28) таким образом, что канат проходит под кабиной (2). Согласно первому варианту выполнения системы диаметр направляющих роликов (26) не превышает 120 мм и, по меньшей мере, частично расположен в зоне вертикальной проекции кабины, а сумма глубины углубления снизу и высоты возвышения сверху больше высоты кабины не более, чем на 1,4 метра. Согласно второму варианту выполнения системы расстояние между направляющими рельсами противовеса равно, по меньшей мере, глубине кабины (2) минус 0,2 метра, причем глубина кабины составляет величину от 1 до 1,6 метра. Такое выполнение конструкции грузоподъемной системы позволяет уменьшить объем пространств в шахте как наверху нее, так и внизу нее, оставляемых за пределами траектории движения кабины. 2 н. и 14 з.п. ф-лы, 3 ил.
