ТОВАРНЫЙ ВАЛИК

Номер публикации патента: 2174489

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2000124645/12
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B65H075/02
Аналоги изобретения: US 3713601 A, 30.01.1973. SU 1687547 A1, 30.01.1991. US 4191342 A, 04.03.1980. DE 2440160 B2, 26.08.1976. US 5265812 A, 30.11.1993. US 2543507 A, 27.02.1951.

Имя заявителя: Московский государственный текстильный университет им. А.Н. Косыгина
Изобретатели: Тарасов А.С.
Патентообладатели: Московский государственный текстильный университет им. А.Н. Косыгина

Реферат

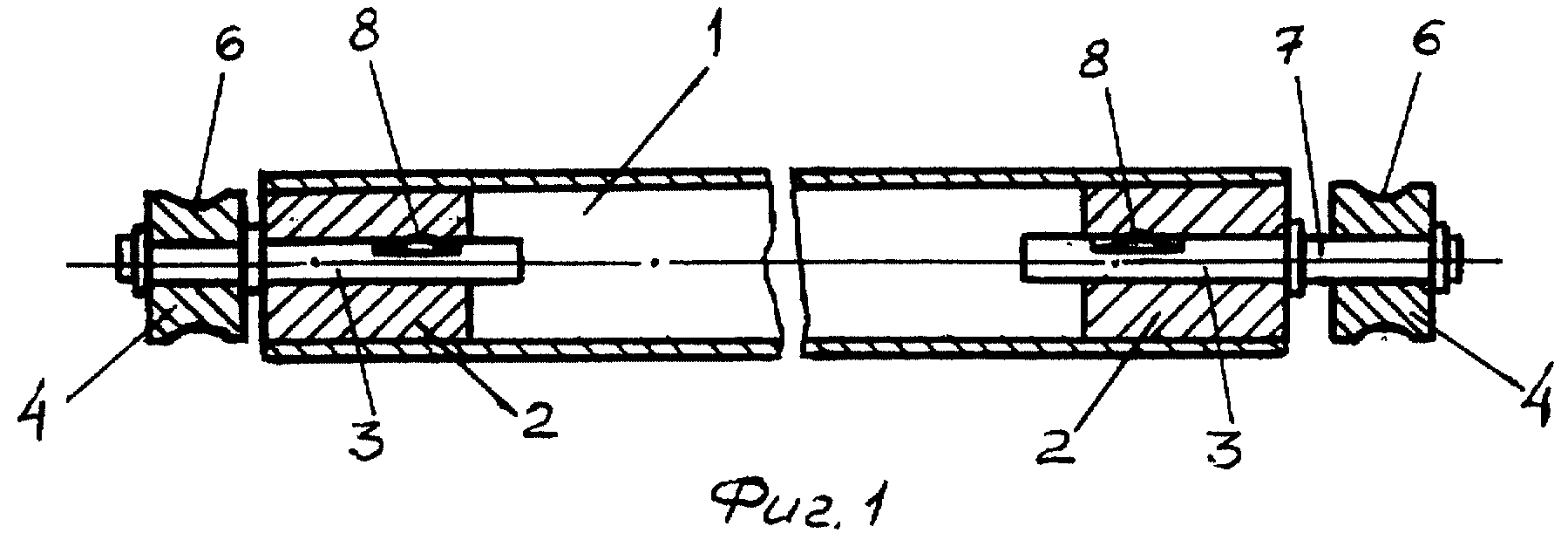

Изобретение относится к области отделочного производства текстильной промышленности, а именно к устройствам для формирования рулонов ткани с последующим их складированием в накопителе. Товарный валик содержит ствол и размещенные внутри него посадочные втулки. Кроме того, товарный валик снабжен устройством для обеспечения поступательного движения рулона в накопителе без его перекатывания, выполненным в виде размещенных по обоим концам ствола и опирающихся при складировании на направляющие накопителя роликов, установленных с вращением на осях, консольно закрепленных в посадочных втулках с возможностью их быстрого демонтажа. Для обеспечения ориентированного положения товарного валика на направляющих ролики имеют профилированную канавку, образованную по окружности их опорной поверхности, а для уменьшения влияния непараллельности направляющих на свободное качение роликов по крайней мере один из них установлен на оси с возможностью свободного перемещения в продольном ее направлении или выполнен с гладкой опорной поверхностью. Для использования в процессе складирования различных типоразмеров товарных валиков, оси роликов смонтированы в посадочных втулках с возможностью их продольного смещения, а для обеспечения быстрого и легкого демонтажа осей они имеют крепление, выполненное в виде силового элемента, например криволинейной пластинчатой пружины, взаимодействующего с посадочной втулкой. Подобный товарный валик может быть использован для складирования сформированного на нем рулона бумаги, пленки и других подобных материалов с обеспечением сохранности верхних слоев рулона без его деформирования. 5 з.п.ф-лы, 3 ил.
