| УСТРОЙСТВО ДЛЯ УКЛАДКИ ЛЕНТЫ В ТАЗ ТЕКСТИЛЬНОЙ МАШИНЫ |  |
Номер публикации патента: 2167801 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B65H054/80 | | Аналоги изобретения: | SU 1759773 A1, 07.09.1992. SU 1117270 A, 07.10.1984. SU 607772 A, 10.05.1978. SU 174968 A, 04.11.1965. |
| Имя заявителя: | Пензенский технологический институт | | Изобретатели: | Волков В.В.
Волкова Н.В.
Поляков В.К.
Филимонова А.В. | | Патентообладатели: | Пензенский технологический институт
Санкт-Петербургский государственный университет технологии и дизайна |
Реферат | |

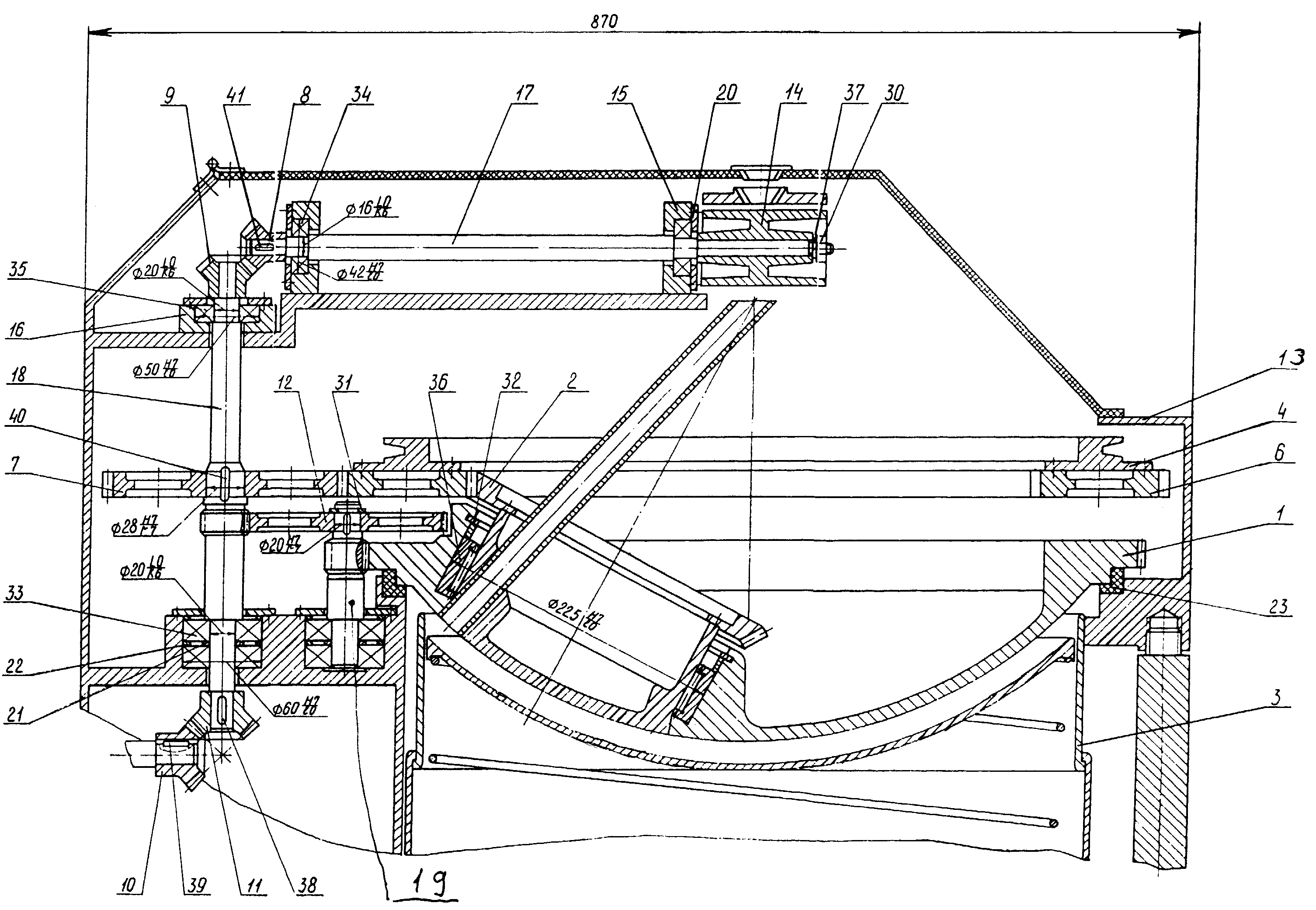

Изобретение относится к подготовительному прядильному производству текстильной промышленности и позволяет улучшить качество укладки ленты в тазы. Вся система передач, образующих планетарный привод, расположена в головке лентоукладчика. Верхняя тарелка смонтирована в отверстии сферического диска под некоторым углом и совершает сложное движение: вращение вокруг своей оси и переносное движение вокруг оси сферического медленно вращающегося диска. Точка входа ленты в наклонный канал лежит на оси вращения диска. Благодаря этому при вращении верхней тарелки расстояние между этой точкой и плющильными валиками остается постоянным, что снижает обрывность ленты и устраняет недостатки существующих планетарных лентоукладчиков. При укладке ленты в таз с подвижным сферическим дном по кривым типа гипоциклоида вокруг центрального отверстия паковки будет отсутствовать выпуклый участок. Укладка в неподвижный таз обеспечивает более легкую смену тазов. 1 ил.
|
