RU 2301193 C2, 20.06.2007. SU 668866 A1, 25.06.1979. US 3182877 A, 11.05.1965. FR 2054811 A, 07.05.1971.
Имя заявителя:
Стазаев Владимир Николаевич (RU)
Изобретатели:
Стазаев Владимир Николаевич (RU)
Патентообладатели:
Стазаев Владимир Николаевич (RU)
Реферат

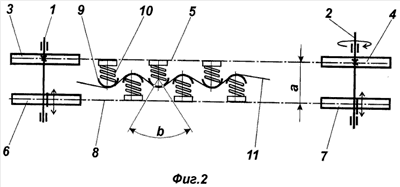

Изобретение относится к обработке металлов давлением и может быть использовано, например, в качестве тягового устройства при производстве проволоки веерным способом. Тяговое устройство содержит два цепных элеватора 5 и 8, состоящих из двух звездочек, установленных на приводном 2 и неприводном 1 валах и охваченных цепью. На цепях периодически размещены тяговые элементы 9 с цилиндрической рабочей поверхностью. Тяговые элементы, закрепленные на цепи одного элеватора, расположены в промежутках между тяговыми элементами, закрепленными на цепи другого элеватора. Один элеватор установлен с возможностью поперечного перемещения для изменения угла охвата тяговых элементов проволокой. Звездочки 3 и 4 первого элеватора на валах закреплены, звездочки 6 и 7 второго элеватора установлены на этих же валах с возможностью регулировки их расстояния от звездочек первого элеватора. Каждый тяговый элемент 9 закреплен на цепи элеватора посредством пружины 10. Изобретение обеспечивает уменьшение обрывности проволоки и облегчение доступа к тяговым элементам для заправки проволоки. 2 ил.
