US 4579498 А, 01.04.1986. SU 1516430 A1, 23.10.1989. US 5413455 A, 09.05.1995. JP 52059472 A, 16.05.1977. RU 2287461 C1, 10.01.2006.
Имя заявителя:
Открытое акционерное общество "Электростальский завод тяжелого машиностроения" (RU)
Изобретатели:
Машечков Вячеслав Васильевич (RU) Верещак Валерий Григорьевич (RU) Ковтушенко Владимир Анатольевич (RU)
Патентообладатели:
Открытое акционерное общество "Электростальский завод тяжелого машиностроения" (RU)
Реферат

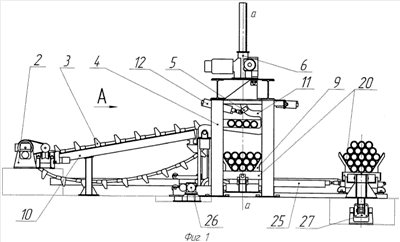

Изобретение может быть использовано в трубосварочном и трубопрокатном производстве для пакетирования проката и труб в шестигранные пакеты с дальнейшей увязкой. Устройство содержит рольганг с регулируемым упором, транспортер, закрепленные на портале приемное средство для накопления ряда проката, подъемное средство с электромагнитами и центрователи, а также карманы и транспортное средство с приводом. Приемное средство для накопления ряда проката, подъемное средство с электромагнитами и центрователи расположены в вертикальной плоскости над карманами в зоне загрузки симметрично оси карманов. Приемное средство для накопления ряда проката выполнено в виде крюкообразных рычагов и закреплено на портале с возможностью поворота от привода. Транспортное средство выполнено в виде двух параллельно расположенных групп тележек со смещением в осевом направлении и приводом от реечных передач. Карманы установлены на каждой тележке с возможностью поворота. Изобретение позволяет увеличить производительность за счет сокращения дополнительного времени на укладку подготовленного ряда проката в карманы и транспортировку пакета проката из зоны загрузки. 7 ил.
