RU 54579 U1, 2006.07.10. SU 295727 A, 08.04.1971. US 1924675 A, 29.08.1933.
Имя заявителя:
Федеральное государственное образовательное учреждение высшего профессионального образования "Саратовский государственный аграрный университет имени Н.И. Вавилова" (RU)
Изобретатели:
Павлов Павел Иванович (RU) Демин Евгений Евгеньевич (RU) Салихов Александр Николаевич (RU) Нестеров Сергей Анатольевич (RU) Кузнецов Алексей Владимирович (RU)
Патентообладатели:
Федеральное государственное образовательное учреждение высшего профессионального образования "Саратовский государственный аграрный университет имени Н.И. Вавилова" (RU)
Реферат

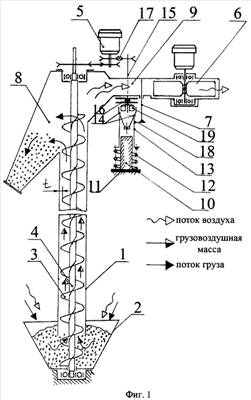

Установка предназначена для транспортирования и подъема сыпучих грузов и содержит корпус с загрузочным бункером, установленный внутри корпуса в вертикальном положении шнек с валом. Вал проходит по всей длине установки и связан с приводом шнека. Пневмокамера герметично соединена с корпусом и через воздухопровод с источником для подачи воздуха. В воздухопроводе установлена заслонка для регулирования потока воздуха. Между стенкой корпуса и шнеком зазор t составляет 2-3 размера одной частицы сыпучего груза. Заслонка дополнительно снабжена механизмом автоматического регулирования, который содержит основание, выполненное в виде рамы, с вертикально присоединенной к ней цилиндрической опорой, обвитой пружиной. К верхнему краю пружины присоединен полый цилиндр большего диаметра с возможностью перемещения вдоль цилиндрической опоры при сжатии-разжимании пружины. На верхнюю кромку полого цилиндра опираются фасонные рычаги, шарнирно закрепленные на валу механизма заслонки, который вертикально закреплен в подшипниковой опоре, с возможностью вращения вокруг своей оси. Верхняя часть вала механизма заслонки соединена гибкой связью с приводом шнека, кроме того, заслонка жестко прикреплена к полому цилиндру при помощи стержня. Изобретение позволяет снизить энергоемкость и повысить производительность пневмовинтовой установки. 2 ил.
