US 6021886 A, 08.02.2000. US 4768642 A, 06.09.1988. WO 9414685 A2, 07.07.1994. DE 4124943 A1, 28.01.1993. US 5960927 A, 05.10.1999. EP 0551613 A1, 21.07.1993. EP 0292378 A1, 23.11.1988. GB 2124574 A, 22.02.1984. CA 2053720 C, 16.05.1992. FR 2719833 A1, 17.11.1995.

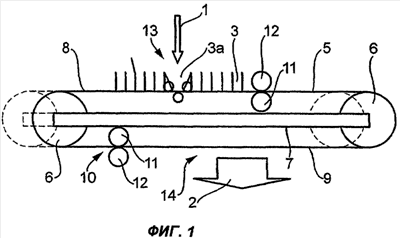

Устройство содержит вращаемые приводом (10) замкнутые несущие средства (5) с множеством отсеков (3), участок загрузки (13) для введения изделий в каждый отсек, участок разгрузки (14) для выгрузки стопки изделий из нескольких отсеков и участок открытия для открытия и закрытия отсеков, поступающих на участок загрузки. Движение несущих средств происходит по прямой по обе стороны от места, где отсеки должны раскрываться. Несущие средства проходят через три направляющих ролика в месте нахождения участка открытия, причем указанные ролики включают направляющий ролик, обеспечивающий выгиб несущих средств в направлении участка загрузки, и пару направляющих роликов с противоположной стороны несущих средств, принуждающих несущие средства обходить первый ролик по дуге окружности, так что несущие средства имеют изгиб в месте нахождения участка открытия. Обеспечивается укладка изделий в стопки. 14 з.п. ф-лы, 5 ил.
